Роботизированный сварочный комплекс JH605
Характеристики товара
Наличие товара:
Нет в наличии
Ориентировочная дата поступления на склад:
07.11.2024
Потребляемая мощность, кВт:
2
Рабочее напряжение, В:
380 (3 фазы)
Количество осей:
6
Макс. рабочий радиус, мм:
1441
Грузоподъемность, кг:
5
Точность повторного позиционирования, мм:
±0.06
Степень защиты:
Манипулятор: IP50 / шкаф: IP50
Условия эксплуатации:
Температура 0°C - 45°С, влажность 20 - 80%
J1:
±150°
J2:
-145° / +60°
J3:
+30° / +270°
J4:
±120°
J5:
-110° / +140°
J6:
±360°
Масса шкафа-контроллера, кг:
43
Размеры шкафа-контроллера (Д x Ш x В), мм:
640 x 460 x 620
_J4_:
225°/с, 3.93 рад/с
Ось J1:
±150°
Ось J2:
-145° / +60°
Ось J3:
+30° / +270°
Ось J4:
±120°
Ось J5:
-110° / +140°
Ось J6:
±360°
Диапазон перемещений оси J1:
±150°
Диапазон перемещений оси J2:
-145° / +60°
Диапазон перемещений оси J3:
+30° / +270°
Диапазон перемещений оси J4:
±120°
Диапазон перемещений оси J5:
-110° / +140°
Диапазон перемещений оси J6:
±360°
Максимальная скорость по оси J1:
222°/с, 3.87 рад/с
Максимальная скорость по оси J2:
222°/с, 3.87 рад/с
Максимальная скорость по оси J3:
222°/с, 3.87 рад/с
Максимальная скорость по оси J4:
337.5°/с, 5.89 рад/с
Максимальная скорость по оси J5:
337.5°/с, 5.89 рад/с
Максимальная скорость по оси J6:
337.5°/с, 5.89 рад/с
Допустимый момент инерции по осям J4, J5, J6,кг*м²:
0.3 / 0.3 / 0.035
Допустимый крутящий момент по осям J4, J5, J6, Нм:
35 / 35 / 15
Масса робота, кг:
196
Номинальная скорость по оси J1:
148°/с, 2.58 рад/с
Номинальная скорость по оси J2:
148°/с, 2.58 рад/с
Номинальная скорость по оси J3:
148°/с, 2.58 рад/с
Номинальная скорость по оси J4:
225°/с, 3.93 рад/с
Номинальная скорость по оси J5:
225°/с, 3.93 рад/с
Номинальная скорость по оси J6:
225°/с, 3.93 рад/с
1 635 240
₽

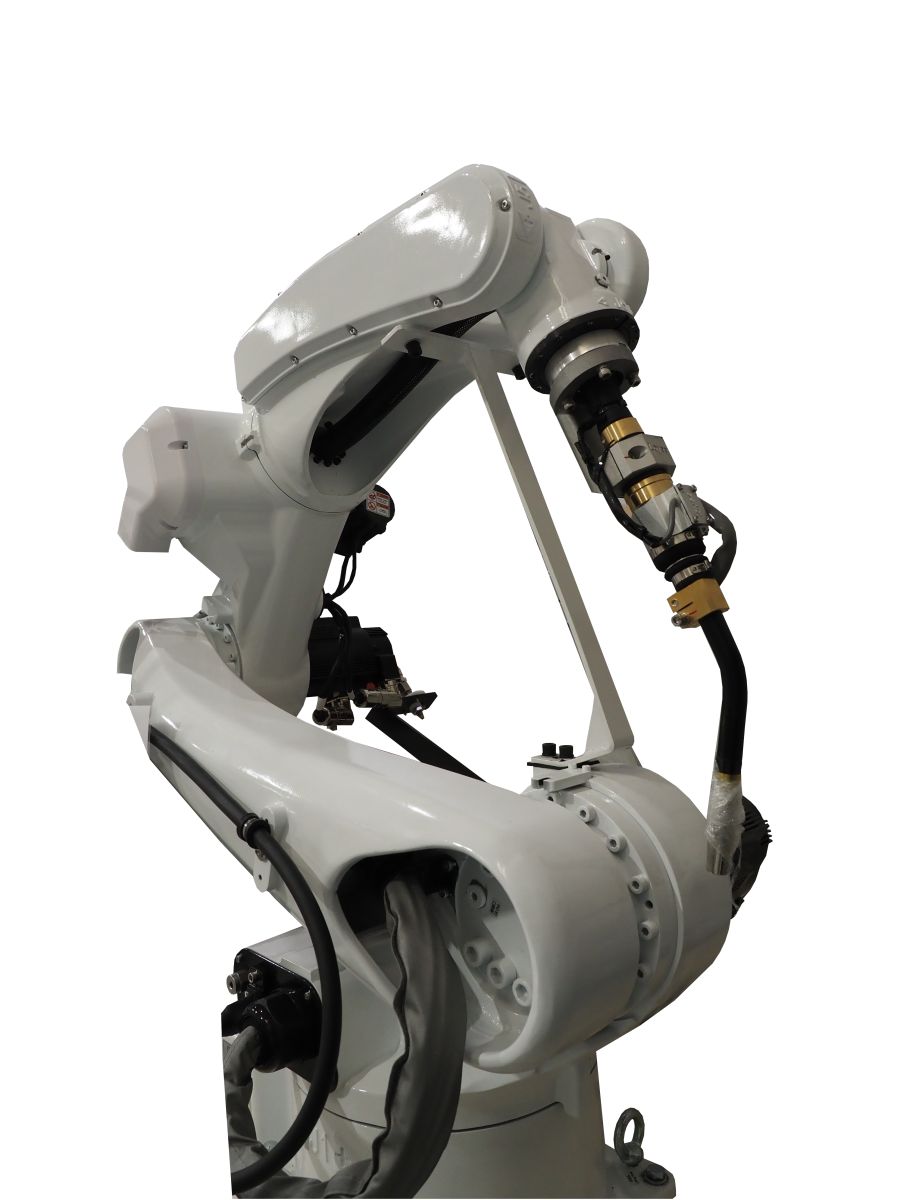

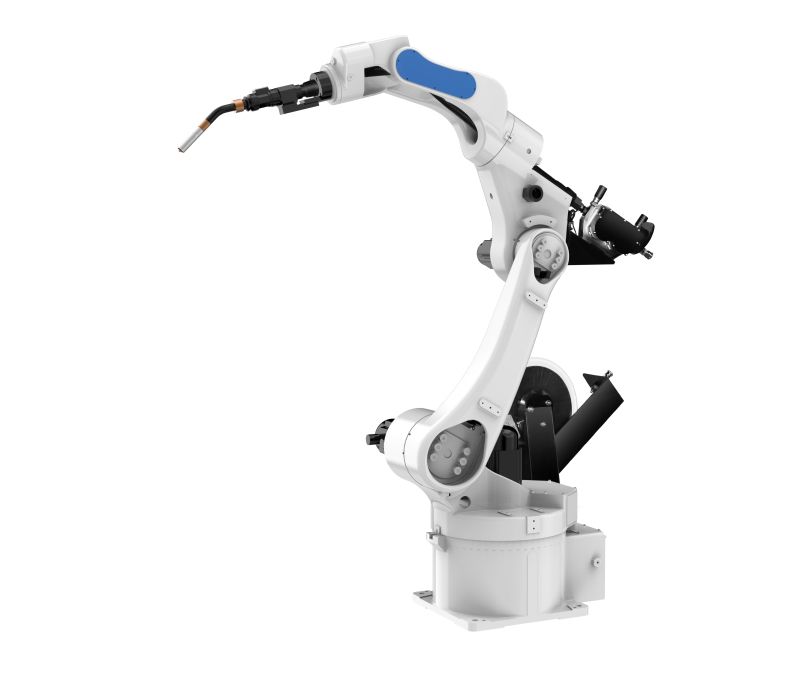

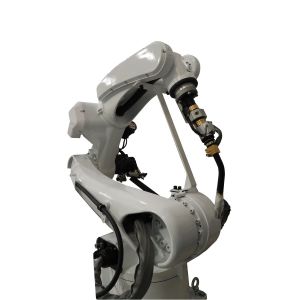

Шестиосевой сварочный комплекс JH605 применяется для выполнения дуговой и точечной сварки автомобильных деталей, металлических листов и стальных конструкций. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JH605, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа (напольный/настольный, настенный) выбирается в соответствии с решаемой задачей и спецификой производства.
Особенности сварочного комплекса JH605:
• Высокоскоростной сервопривод
• Встроенные программы для различных типов сварки
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.06 мм
• Степень защиты манипулятора / шкафа-контроллера: IP50 / IP50
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JH605:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.

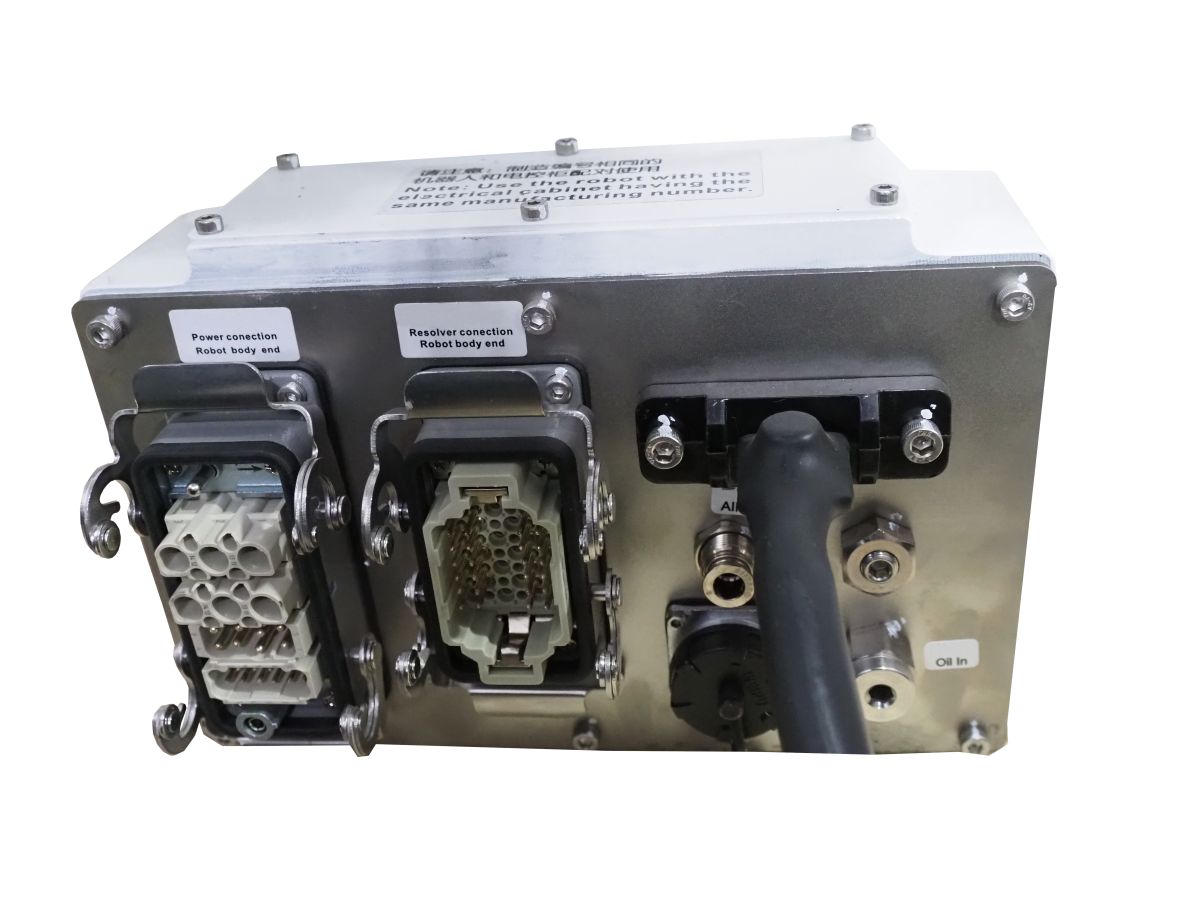

• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JH605 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
Особенности сварочного комплекса JH605:
• Высокоскоростной сервопривод
• Встроенные программы для различных типов сварки
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.06 мм
• Степень защиты манипулятора / шкафа-контроллера: IP50 / IP50
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JH605:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JH605 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
