Роботизированная рука-манипулятор JR680
Характеристики товара
Наличие товара:
Нет в наличии
Ориентировочная дата поступления на склад:
07.11.2024
Потребляемая мощность, кВт:
6
Рабочее напряжение, В:
380 (3 фазы)
Тип привода:
Сервопривод переменного тока
Количество осей:
6
Макс. рабочий радиус, мм:
2200
Грузоподъемность, кг:
80
Точность повторного позиционирования, мм:
±0.07
Степень защиты:
Манипулятор: IP54 (IP65) / шкаф: IP53
Условия эксплуатации:
Температура 0°C - 45°С, влажность 20 - 80%
J1:
±180°
J2:
-160° / +70°
J3:
-10° / + 265°
J4:
±360°
J5:
±110°
J6:
±360°
Масса манипулятора, кг:
722
Масса шкафа-контроллера, кг:
180
Размеры шкафа-контроллера (Д x Ш x В), мм:
700 x 500 x 1300
_J4_:
177°/с, 3.08 рад/с
Ось J1:
±180°
Ось J2:
-160° / +70°
Ось J3:
-10° / + 265°
Ось J4:
±360°
Ось J5:
±110°
Ось J6:
±360°
Диапазон перемещений оси J1:
±180°
Диапазон перемещений оси J2:
-160° / +70°
Диапазон перемещений оси J3:
-10° / + 265°
Диапазон перемещений оси J4:
±360°
Диапазон перемещений оси J5:
±110°
Диапазон перемещений оси J6:
±360°
Максимальная скорость по оси J1:
127.5°/с, 2.22 рад/с
Максимальная скорость по оси J2:
127.5°/с, 2.22 рад/с
Максимальная скорость по оси J3:
104°/с, 1.81 рад/с
Максимальная скорость по оси J4:
177°/с, 3.08 рад/с
Максимальная скорость по оси J5:
155°/с, 2.7 рад/с
Максимальная скорость по оси J6:
187°/с, 3.26 рад/с
Допустимый момент инерции по осям J4, J5, J6,кг*м²:
32.7 / 32.7 / 25
Допустимый крутящий момент по осям J4, J5, J6, Нм:
400 / 340 / 330
Масса робота, кг:
722
Номинальная скорость по оси J1:
85°/с, 1.48 рад/с
Номинальная скорость по оси J2:
85°/с, 1.48 рад/с
Номинальная скорость по оси J3:
104°/с, 1.81 рад/с
Номинальная скорость по оси J4:
177°/с, 3.08 рад/с
Номинальная скорость по оси J5:
155°/с, 2.7 рад/с
Номинальная скорость по оси J6:
187°/с, 3.26 рад/с
2 786 265
₽

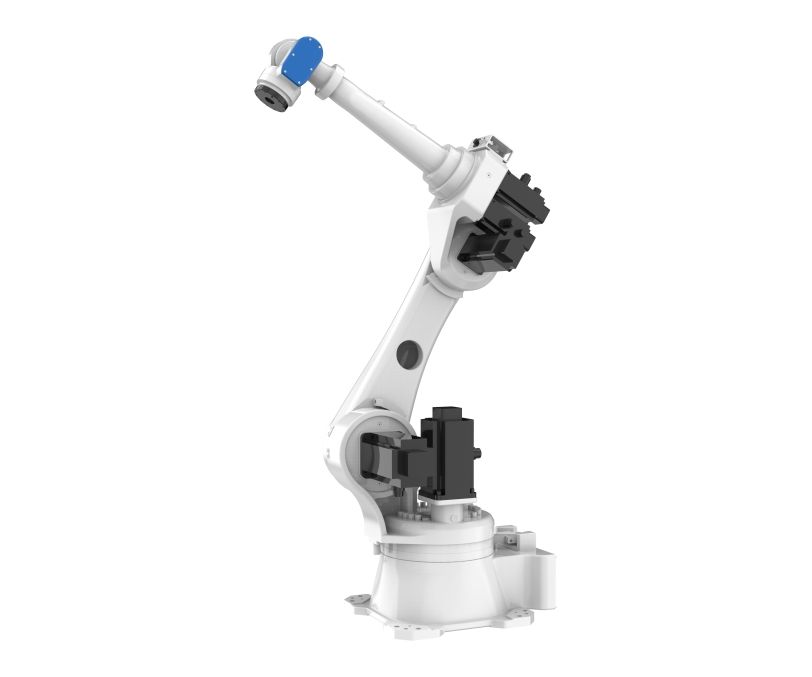

Шестиосевой робот-манипулятор JR680 - универсальное оборудование, применяемое для выполнения широкого спектра различных работ: погрузка-разгрузка, паллетирование, сборка, полировка, шлифовка, сварка и др. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JR680, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа - напольный.
Особенности манипулятора JR680:
• Благодаря большому рабочему радиусу (2200 мм) данная модель может выполнять работы на нескольких участках

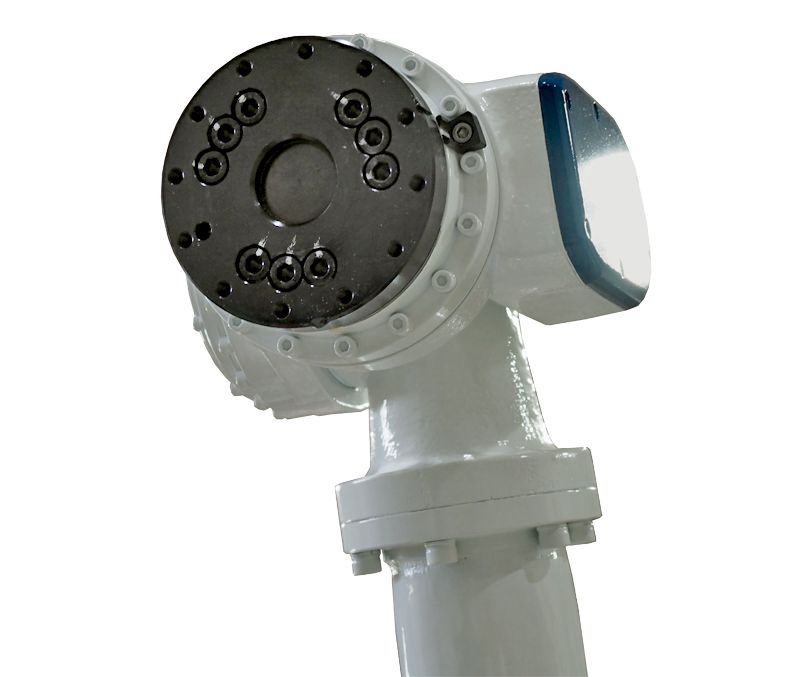

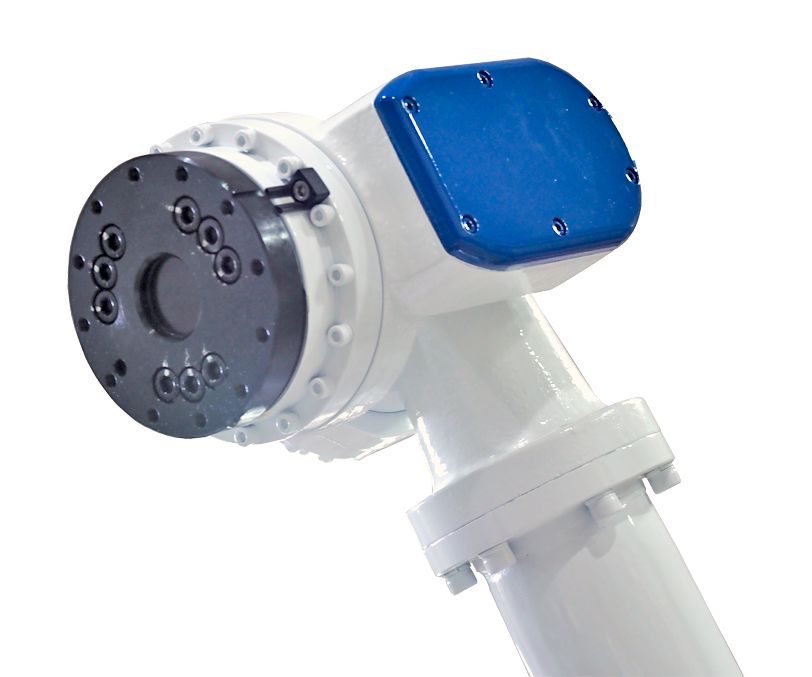

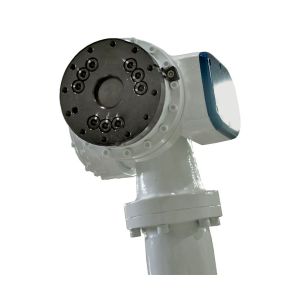

• Запястье с защитой IP65 имеет компактную конструкцию и эффективно при вращении в узких пространствах

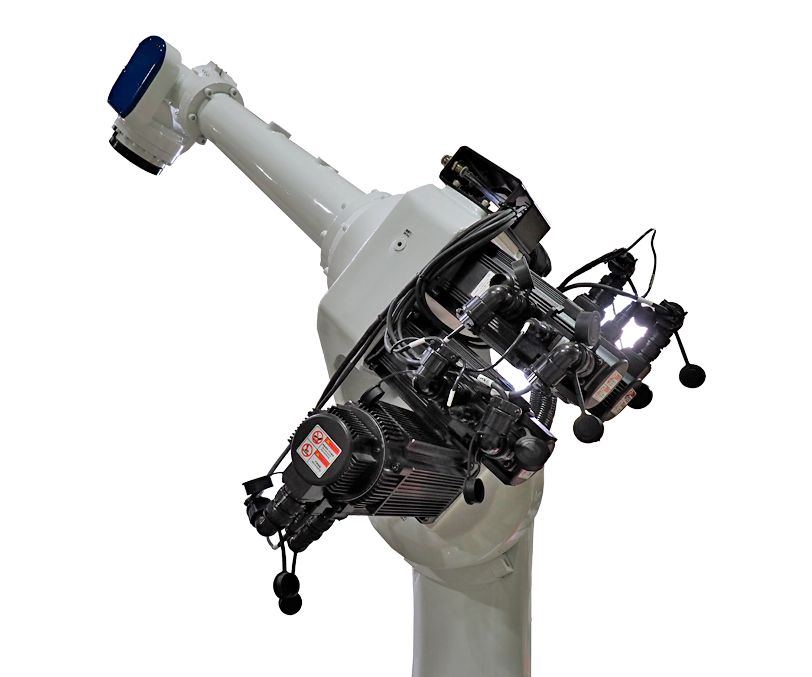

• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.07 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR680:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR680 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
Особенности манипулятора JR680:
• Благодаря большому рабочему радиусу (2200 мм) данная модель может выполнять работы на нескольких участках
• Запястье с защитой IP65 имеет компактную конструкцию и эффективно при вращении в узких пространствах
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.07 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR680:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR680 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
