Роботизированная рука-манипулятор JR603
Характеристики товара
Наличие товара:
Нет в наличии
Ориентировочная дата поступления на склад:
07.11.2024
Потребляемая мощность, кВт:
0.6
Рабочее напряжение, В:
220 (1 фаза)
Тип привода:
Сервопривод переменного тока
Количество осей:
6
Макс. рабочий радиус, мм:
571.5
Грузоподъемность, кг:
3
Точность повторного позиционирования, мм:
±0.02
Степень защиты:
Манипулятор: IP54 / шкаф: IP53
Условия эксплуатации:
Температура 0°C - 45°С, влажность 20 - 80%
J1:
±180°
J2:
-155° / +5°
J3:
-20° / +240°
J4:
±180°
J5:
±95°
J6:
±360°
Масса манипулятора, кг:
27
Масса шкафа-контроллера, кг:
20
Размеры шкафа-контроллера (Д x Ш x В), мм:
650 x 370 x 600
_J4_:
262.5 °/с, 4.58 рад/с
Ось J1:
±180°
Ось J2:
-155° / +5°
Ось J3:
-20° / +240°
Ось J4:
±180°
Ось J5:
±95°
Ось J6:
±360°
Диапазон перемещений оси J1:
±180°
Диапазон перемещений оси J2:
-155° / +5°
Диапазон перемещений оси J3:
-20° / +240°
Диапазон перемещений оси J4:
±180°
Диапазон перемещений оси J5:
±95°
Диапазон перемещений оси J6:
±360°
Максимальная скорость по оси J1:
375 °/с, 6.54 рад/с
Максимальная скорость по оси J2:
375 °/с, 6.54 рад/с
Максимальная скорость по оси J3:
375 °/с, 6.54 рад/с
Максимальная скорость по оси J4:
375 °/с, 10.46 рад/с
Максимальная скорость по оси J5:
375 °/с, 10.46 рад/с
Максимальная скорость по оси J6:
600 °/с, 10.46 рад/с
Допустимый момент инерции по осям J4, J5, J6,кг*м²:
0.05 / 0.05 / 0.05
Допустимый крутящий момент по осям J4, J5, J6, Нм:
12.7 / 6.4 / 6.4
Масса робота, кг:
27
Номинальная скорость по оси J1:
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J2:
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J3:
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J4:
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J5:
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J6:
420 °/с, 7.33 рад/с
1 586 004
₽

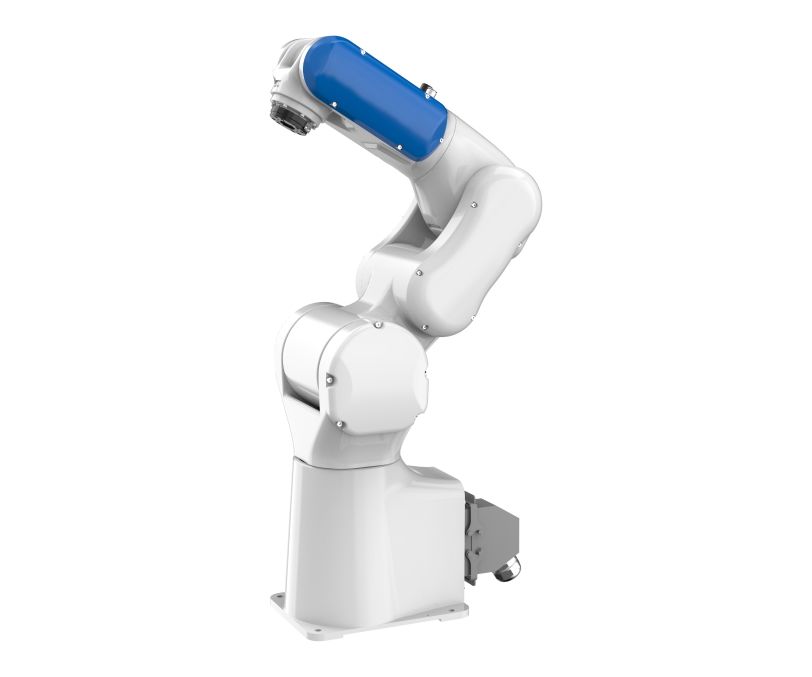

Шестиосевой робот-манипулятор модели JR603 относится к облегченному типу и позволяет выполнять операции по перемещению и укладке заготовок на сборочной линии. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JR603, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа (напольный / настольный, диагональный, перевернутый, настенный) выбирается в соответствии с решаемой задачей и спецификой производства.
Особенности манипулятора JR603:
• Компактная модель для работы с заготовками небольшого веса (до 3 кг) в условиях ограниченного пространства (рабочий радиус 571.5 мм).
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.02 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR603:

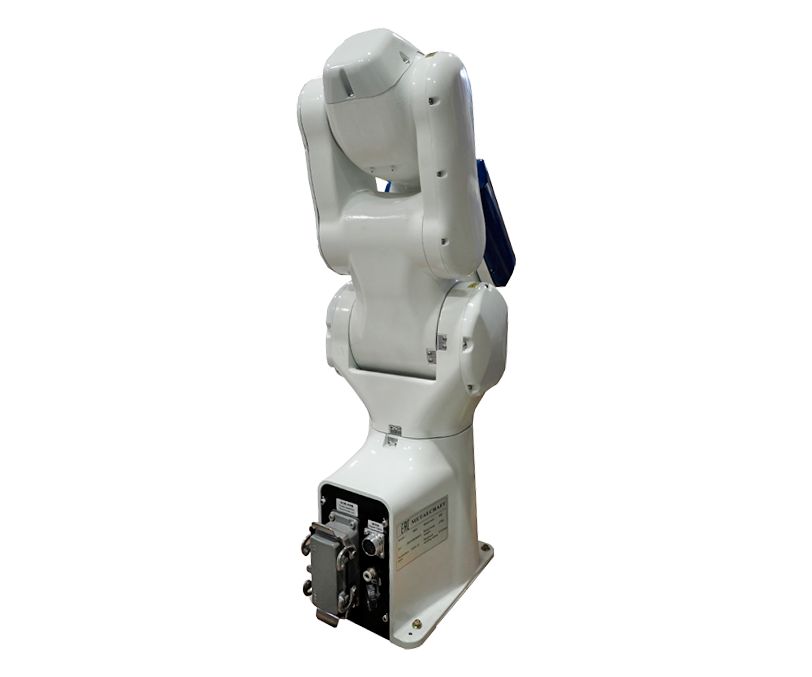

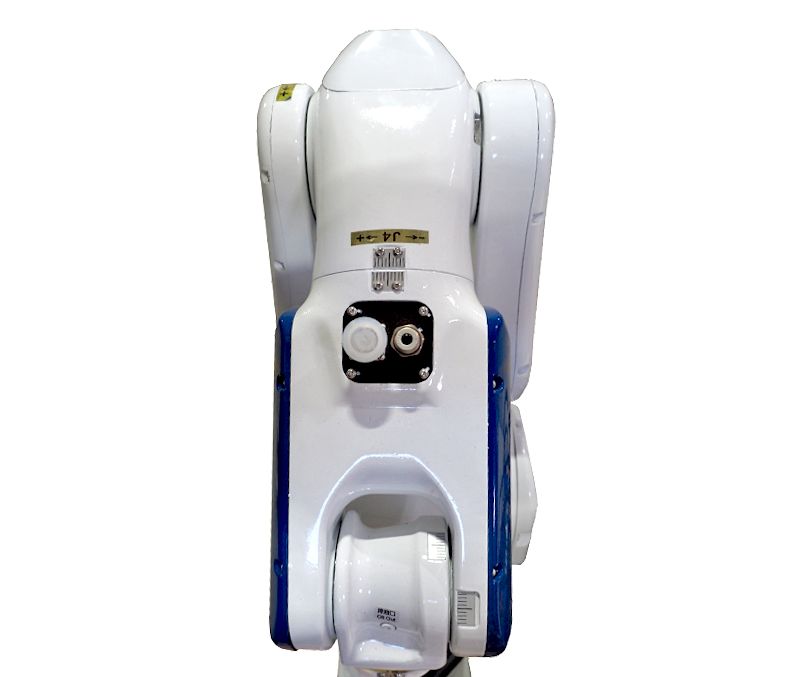

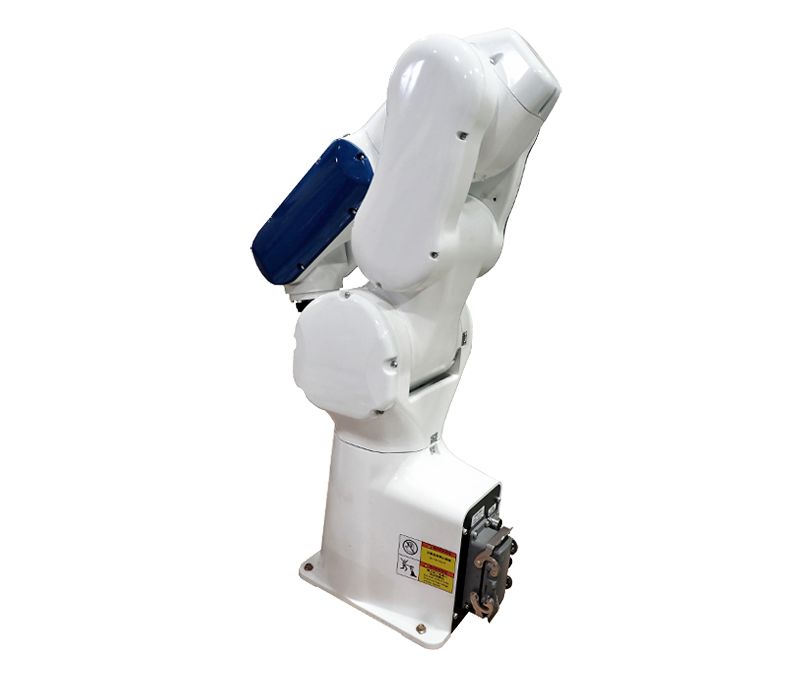

• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.

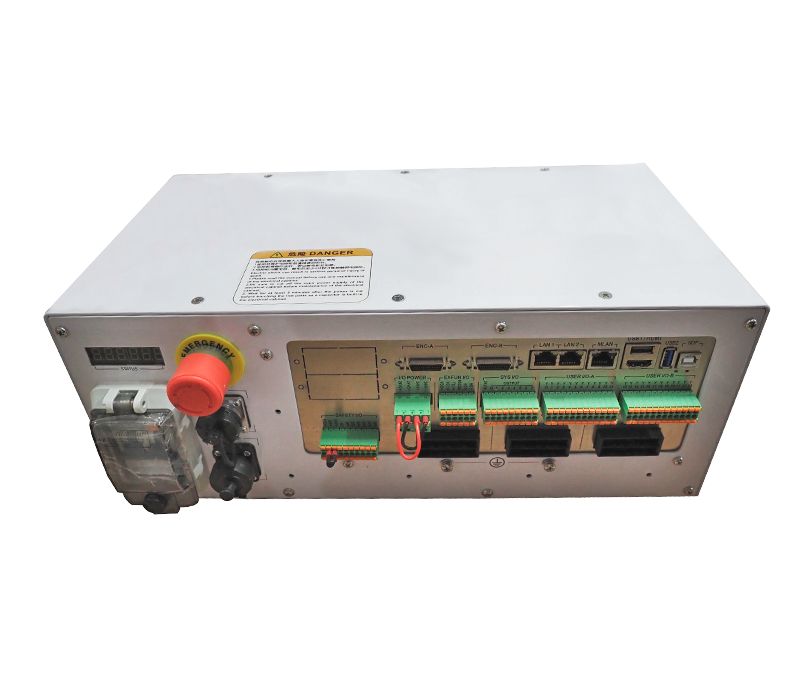

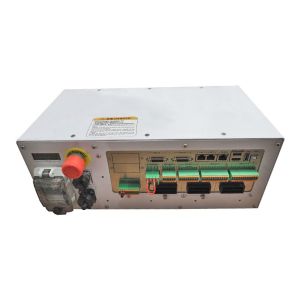

• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.

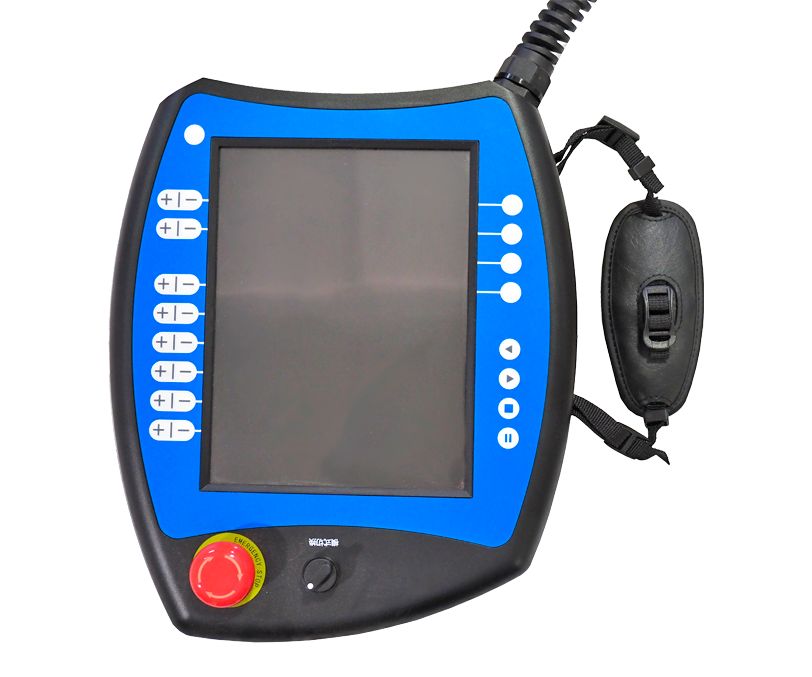

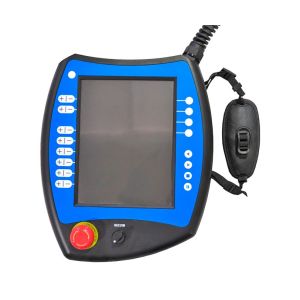

• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.

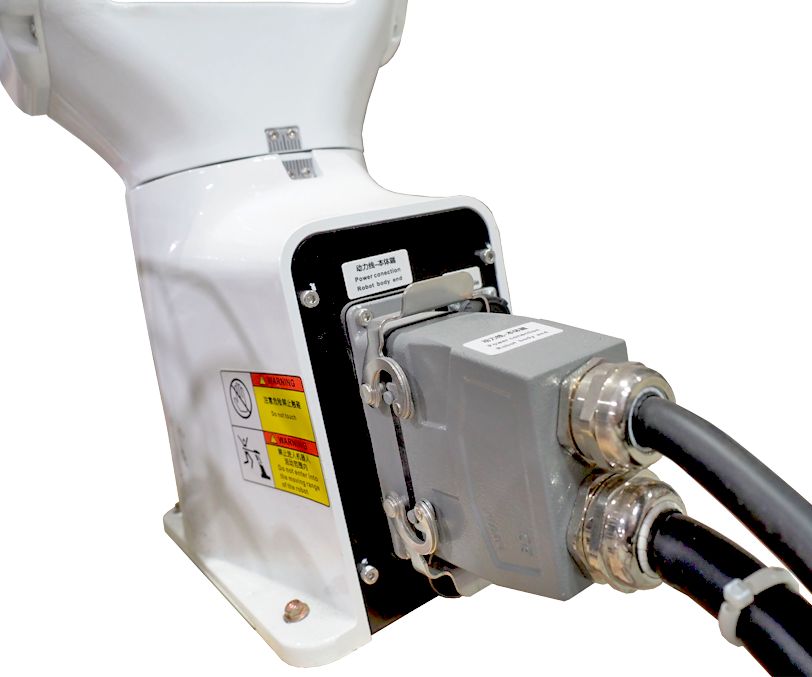

• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR603 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
Особенности манипулятора JR603:
• Компактная модель для работы с заготовками небольшого веса (до 3 кг) в условиях ограниченного пространства (рабочий радиус 571.5 мм).
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.02 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR603:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR603 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
