Роботизированная рука-манипулятор JR630
Характеристики товара
Наличие товара:
Нет в наличии
Ориентировочная дата поступления на склад:
07.11.2024
Потребляемая мощность, кВт:
4.5
Рабочее напряжение, В:
380 (3 фазы)
Тип привода:
Сервопривод переменного тока
Количество осей:
6
Макс. рабочий радиус, мм:
1751
Грузоподъемность, кг:
30
Точность повторного позиционирования, мм:
±0.05
Степень защиты:
Манипулятор: IP54 / шкаф: IP53
Условия эксплуатации:
Температура 0°C - 45°С, влажность 20 - 80%
J1:
±160°
J2:
-175° / +75°
J3:
-40° / +265°
J4:
±180°
J5:
±125°
J6:
±360°
Масса манипулятора, кг:
305
Масса шкафа-контроллера, кг:
186
Размеры шкафа-контроллера (Д x Ш x В), мм:
750 x 486 x 1030
_J4_:
180°/с, 3.14 рад/с
Ось J1:
±160°
Ось J2:
-175° / +75°
Ось J3:
-40° / +265°
Ось J4:
±180°
Ось J5:
±125°
Ось J6:
±360°
Диапазон перемещений оси J1:
±160°
Диапазон перемещений оси J2:
-175° / +75°
Диапазон перемещений оси J3:
-40° / +265°
Диапазон перемещений оси J4:
±180°
Диапазон перемещений оси J5:
±125°
Диапазон перемещений оси J6:
±360°
Максимальная скорость по оси J1:
148°/с, 2.59 рад/с
Максимальная скорость по оси J2:
109°/с, 1.9 рад/с
Максимальная скорость по оси J3:
172°/с, 3.01 рад/с
Максимальная скорость по оси J4:
300°/с, 5.23 рад/с
Максимальная скорость по оси J5:
300°/с, 5.23 рад/с
Максимальная скорость по оси J6:
375°/с, 6.54 рад/с
Допустимый момент инерции по осям J4, J5, J6,кг*м²:
8.7 / 3.3 / 0.8
Допустимый крутящий момент по осям J4, J5, J6, Нм:
140.4 / 73.4 / 30.7
Масса робота, кг:
305
Номинальная скорость по оси J1:
99°/с, 1.73 рад/с
Номинальная скорость по оси J2:
87°/с, 1.52 рад/с
Номинальная скорость по оси J3:
144°/с, 2.51 рад/с
Номинальная скорость по оси J4:
180°/с, 3.14 рад/с
Номинальная скорость по оси J5:
180°/с, 3.14 рад/с
Номинальная скорость по оси J6:
225°/с, 3.92 рад/с
2 288 525
₽

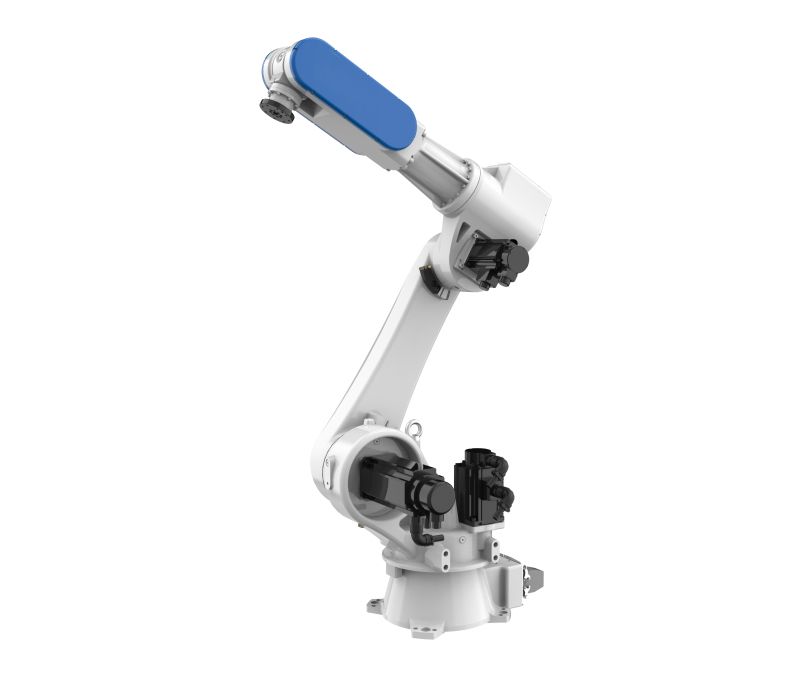

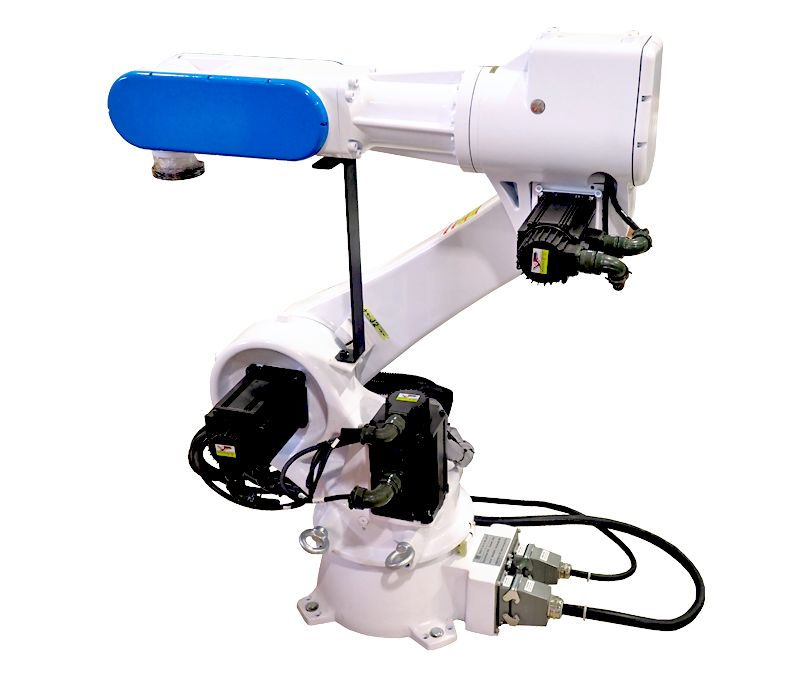

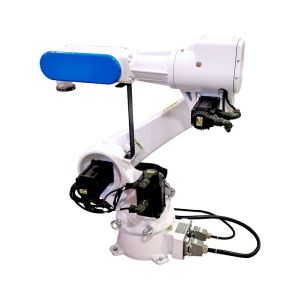

Шестиосевой робот-манипулятор JR630 - универсальное оборудование, применяемое для выполнения широкого спектра различных работ: погрузка-разгрузка, паллетирование, сборка, полировка, шлифовка, сварка и др. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JR630, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа (напольный, перевернутый) выбирается в соответствии с решаемой задачей и спецификой производства.
Особенности манипулятора JR630:
• Максимальная грузоподъемность: 30 кг
• Радиус действия 1751 мм
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.05 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR630:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.

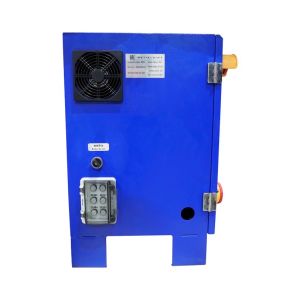

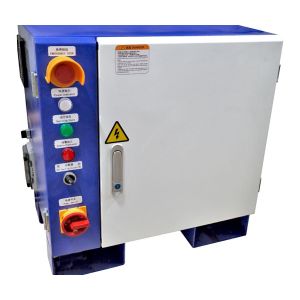

• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR630 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
Особенности манипулятора JR630:
• Максимальная грузоподъемность: 30 кг
• Радиус действия 1751 мм
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.05 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR630:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR630 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
