Поворотный горизонтально-вертикальный стол HV-8
Характеристики товара
Наличие товара:
Нет в наличии
Диаметр раб. части d1, мм:
200
Ориентировочная дата поступления на склад:
07.03.2025
H, мм:
105
L, мм:
220
L1, мм:
265
f, мм:
17
h2, мм:
98
L2, мм:
135
d, мм:
200
39 687
₽

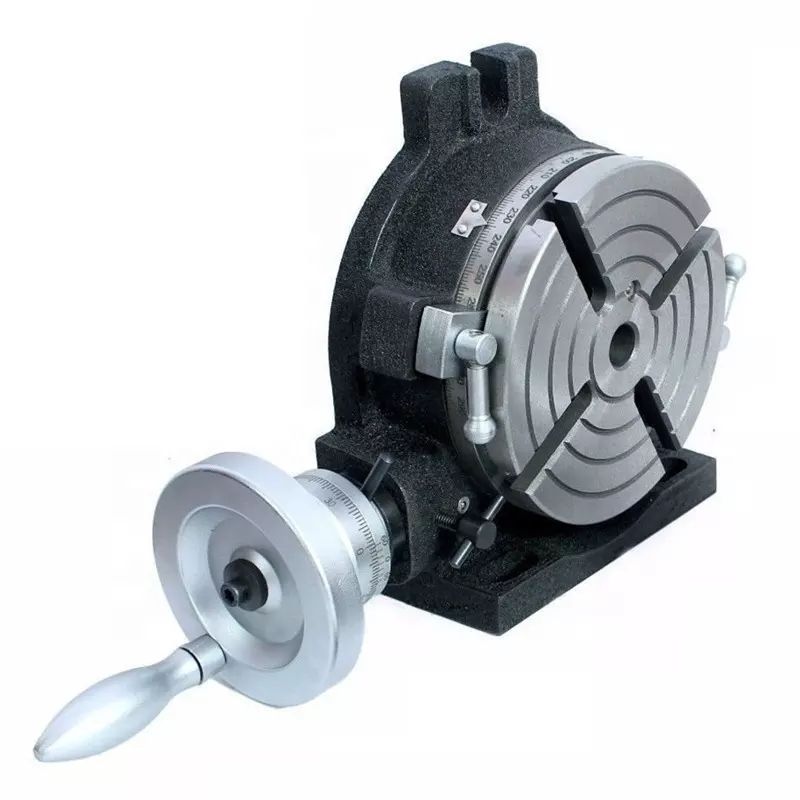

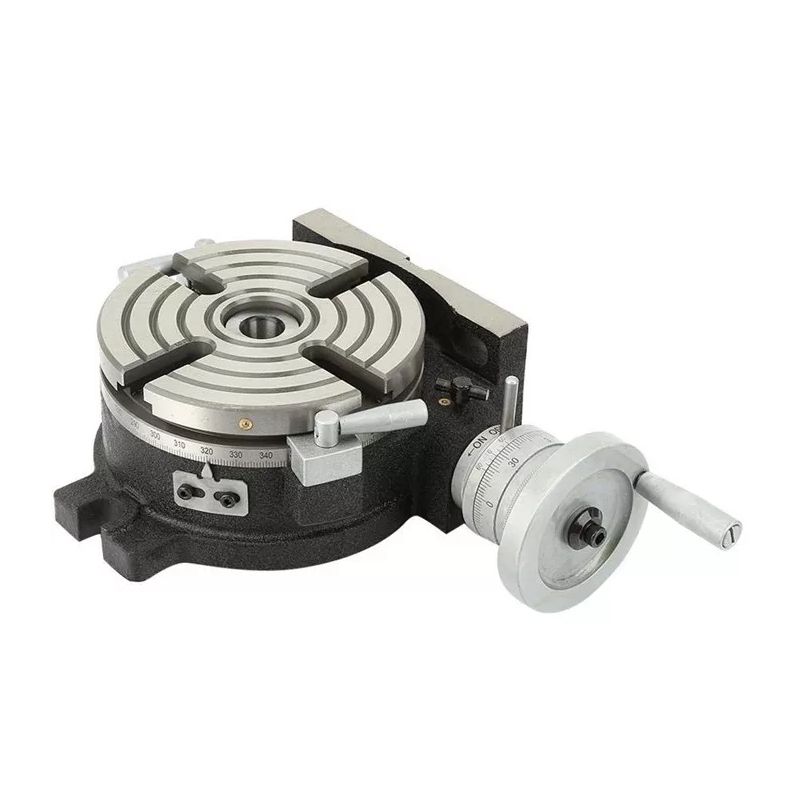

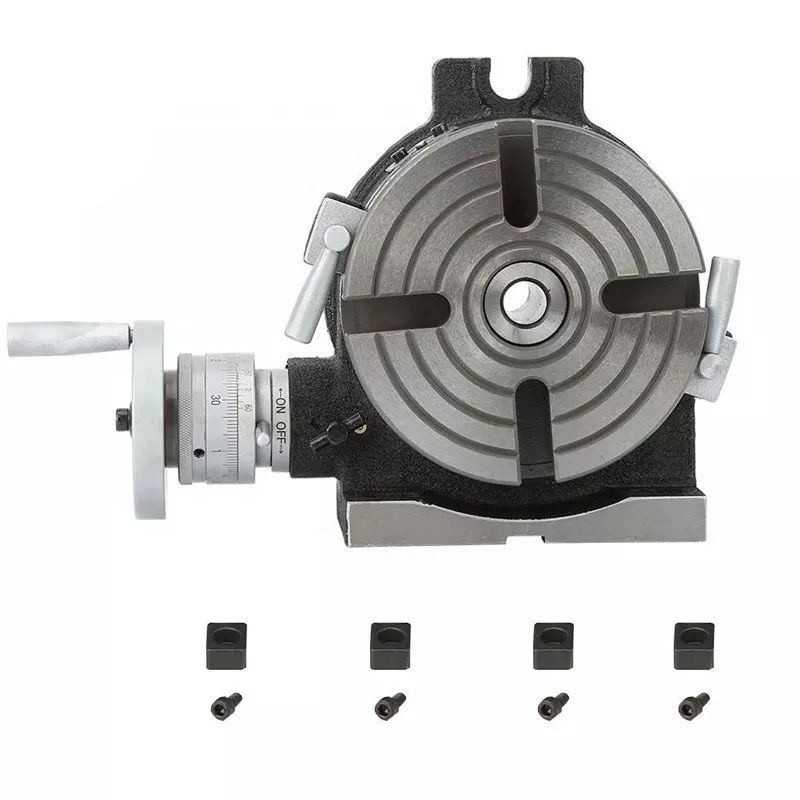

Поворотный стол HV-8 используется для поворота заготовки, установки углов кругового фрезерования, сверления, торцевания и т.д. Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 200 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 12 миллиметров и сквозное отверстие под конус Морзе №3 (MT3). Угол схождения Т-образных пазов 90°. Передаточное число червячной пары 1:90, за один оборот маховика планшайба поворачивается на 4°.
Основные особенности:
• Диаметр планшайбы 200 мм
• Центральное отверстие под конус Морзе №3 (MT3)
• Диаметр цилиндрической выточки в центре планшайбы 30x6 мм
• Ширина Т-образных пазов 12 мм
• Угол схождения Т-образных пазов 90°
• Передаточное число червячной передачи 1:90
• Градуировка лимба планшайбы 360°
• Ширина установочного паза 14 мм
• Цена деления лимба маховика 1 минуты (1′)
• Минимальное значение шкалы 10 секунд (10")
• Максимальная нагрузка в горизонтальном положении 150 кг
• Максимальная нагрузка в вертикальном положении 75 кг
• Масса с упаковкой 30 кг
Основные особенности:
• Диаметр планшайбы 200 мм
• Центральное отверстие под конус Морзе №3 (MT3)
• Диаметр цилиндрической выточки в центре планшайбы 30x6 мм
• Ширина Т-образных пазов 12 мм
• Угол схождения Т-образных пазов 90°
• Передаточное число червячной передачи 1:90
• Градуировка лимба планшайбы 360°
• Ширина установочного паза 14 мм
• Цена деления лимба маховика 1 минуты (1′)
• Минимальное значение шкалы 10 секунд (10")
• Максимальная нагрузка в горизонтальном положении 150 кг
• Максимальная нагрузка в вертикальном положении 75 кг
• Масса с упаковкой 30 кг
