Поворотный горизонтально-вертикальный стол HV-6
Характеристики товара
Наличие товара:
Нет в наличии
Диаметр раб. части d1, мм:
150
Ориентировочная дата поступления на склад:
21.06.2025
H, мм:
83
L, мм:
160
L1, мм:
200
f, мм:
17
h2, мм:
78
L2, мм:
100
d, мм:
150
28 093
₽

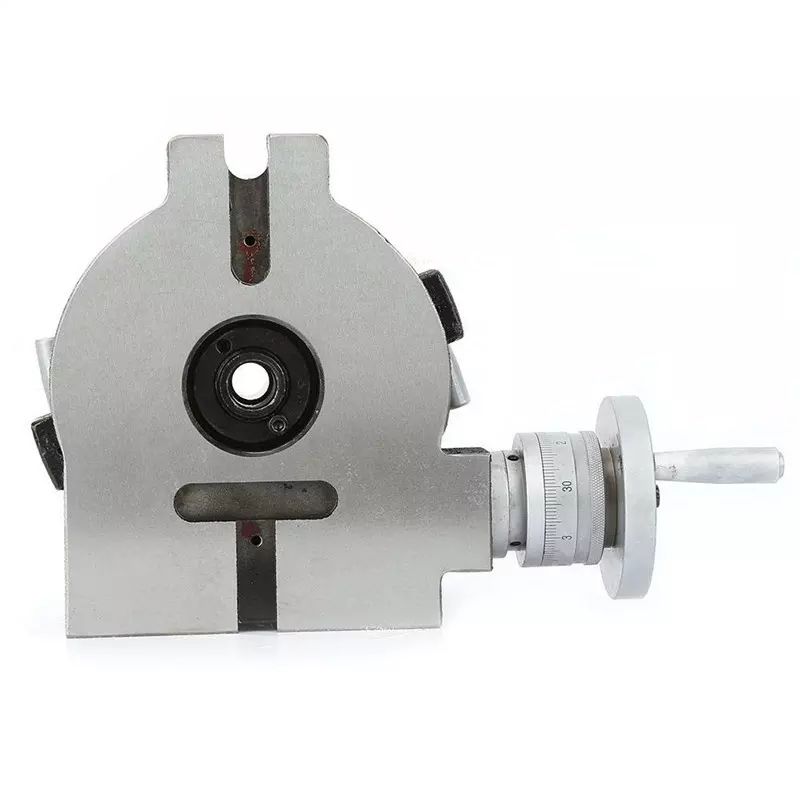

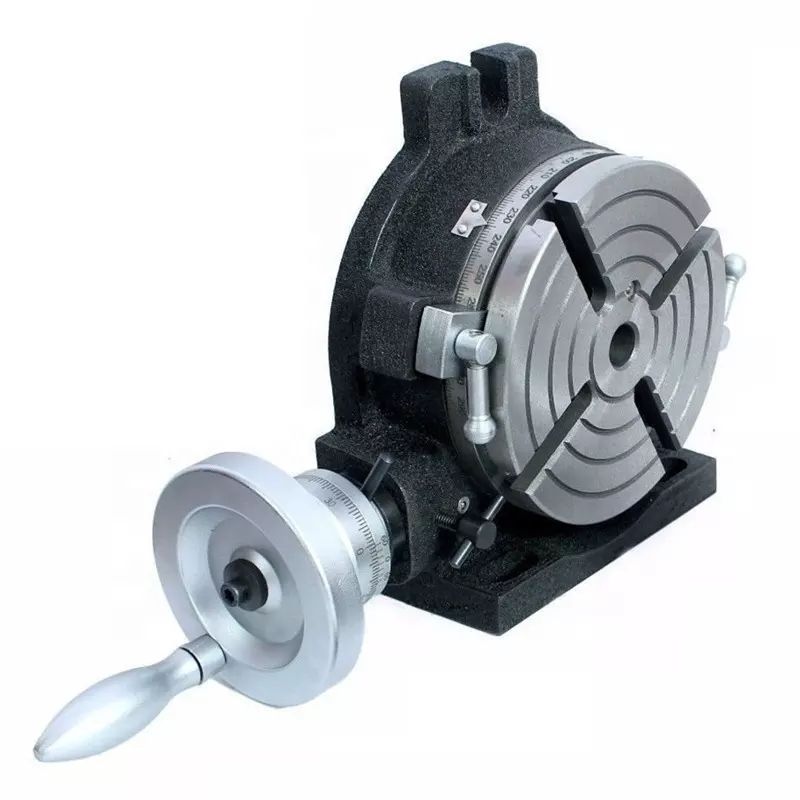

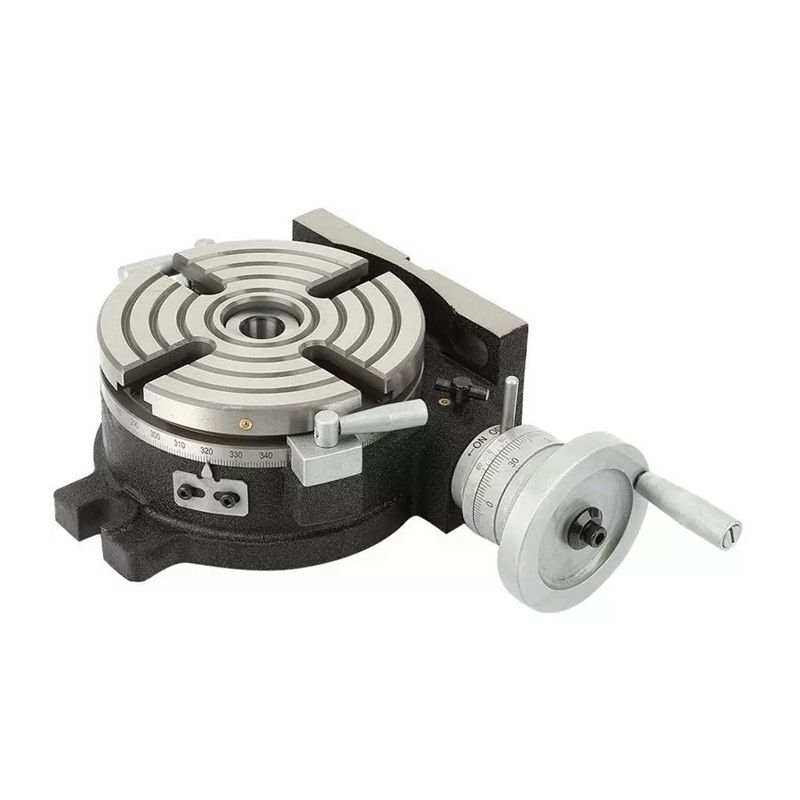

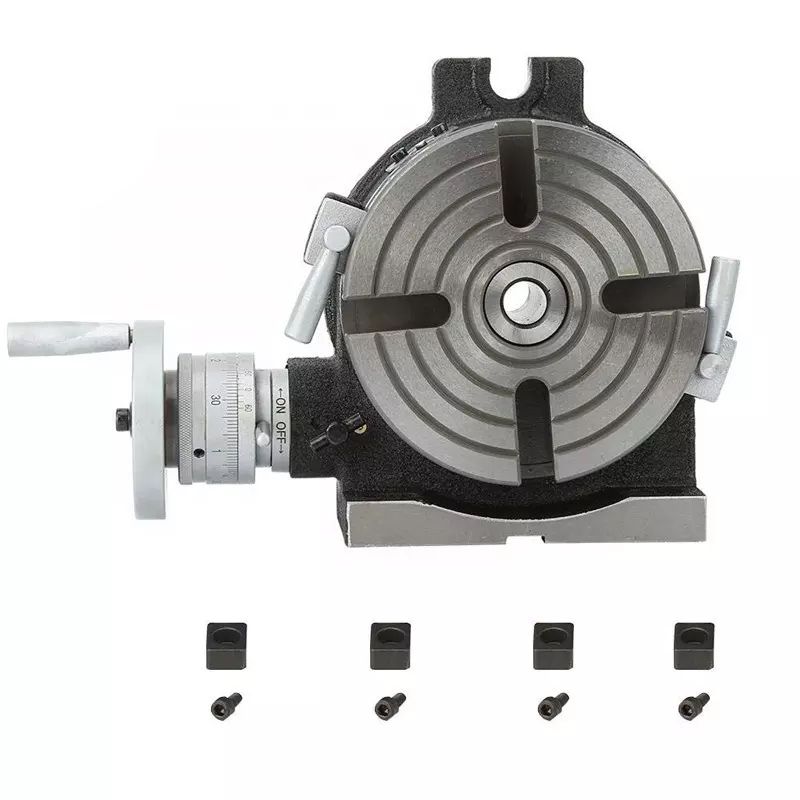

Поворотный стол HV-6 используется для поворота заготовки, установки углов кругового фрезерования, сверления, торцевания и т.д. Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 150 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 10 миллиметров и сквозное отверстие под конус Морзе №2 (MT2). Угол схождения Т-образных пазов 90°. Передаточное число червячной пары 1:90, за один оборот маховика планшайба поворачивается на 4°.
Основные особенности:
• Диаметр планшайбы 150 мм
• Центральное отверстие под конус Морзе №2 (MT2)
• Диаметр цилиндрической выточки в центре планшайбы 25x6 мм
• Ширина Т-образных пазов 10 мм
• Угол схождения Т-образных пазов 90°
• Передаточное число червячной передачи 1:90
• Градуировка лимба планшайбы 360°
• Ширина установочного паза 12 мм
• Цена деления лимба маховика 1 минуты (1′)
• Минимальное значение шкалы 10 секунд (10")
• Максимальная нагрузка в горизонтальном положении 100 кг
• Максимальная нагрузка в вертикальном положении 50 кг
• Масса с упаковкой 15 кг
Основные особенности:
• Диаметр планшайбы 150 мм
• Центральное отверстие под конус Морзе №2 (MT2)
• Диаметр цилиндрической выточки в центре планшайбы 25x6 мм
• Ширина Т-образных пазов 10 мм
• Угол схождения Т-образных пазов 90°
• Передаточное число червячной передачи 1:90
• Градуировка лимба планшайбы 360°
• Ширина установочного паза 12 мм
• Цена деления лимба маховика 1 минуты (1′)
• Минимальное значение шкалы 10 секунд (10")
• Максимальная нагрузка в горизонтальном положении 100 кг
• Максимальная нагрузка в вертикальном положении 50 кг
• Масса с упаковкой 15 кг
