Устройство предварительной настройки инструмента проекционного типа
Характеристики товара
Габаритные размеры, мм:
690 x 620 x 922
Вес, кг:
160
Точность, мм:
X: ±0.006 / Z: ±0.013
Диапазон измерения высоты (ось Z), мм:
45 - 450
Диаметр проекционного экрана, мм:
Ø120
Разрешение, мм:
0.0005
Объектив:
Увеличение 20 X / Поле зрения Ø6 мм
Рабочее давление воздуха, МПа:
0.6
Держатель шпинделя:
BT50
Подсветка:
3 Вт
Источник питания:
110/220 В, 50/60 ГЦ
Цена по запросу ₽

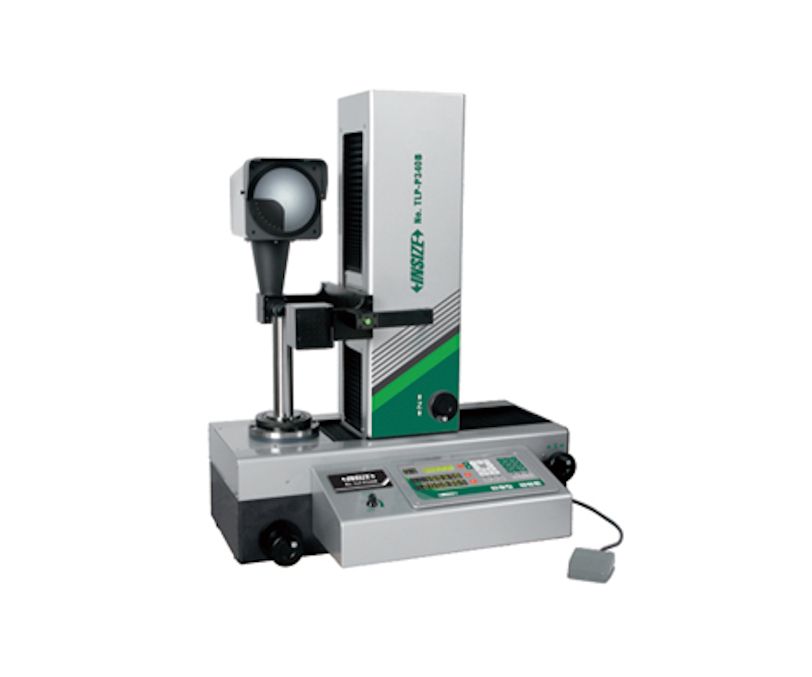

Пресеттер проекционный TLP-P340B INSIZE предназначен для точной настройки и проверки инструментов перед обработкой металла. Устройство оснащено современным оптическим оборудованием и обладает высокой точностью измерений — разрешением 0.5 мкм. Оно предназначено для эксплуатации на предприятиях машиностроительной отрасли и обеспечивает надежную защиту компонентов благодаря специальному пылезащищенному чехлу.
Пресеттер TLP-P340B поддерживает широкий спектр функций, необходимых для качественной настройки инструмента:
• Установка нулевых значений координат;
• Система абсолютных и относительных координат;
• Определение положения инструмента относительно рабочей зоны;
• Измерительные средства (например, контроль геометрии и износа);
• Режимы отображения (нормальный и специализированный);
• Регулировка осей и коррекция отклонений;
• Контроль состояния рабочих поверхностей инструмента.
Одного пресеттера достаточно для обслуживания до 100 единиц оборудования, значительно сокращая затраты рабочего времени и повышая эффективность производства.

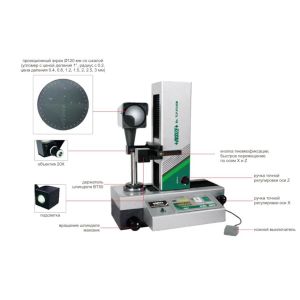

Основные компоненты:
• Проекционный экран диаметром 120 мм: оснащен градуированной шкалой (градуировка углов — 1°; линейных размеров — 0.2–3 мм);
• Колесики ручной регулировки: обеспечивают плавность перемещений по осям X и Z;
• LED-подсветка: повышает четкость визуализации деталей;
• Объектив х20: улучшает качество изображений и детализацию;
• Втулка BT50: предназначена для надежного крепления инструмента;
• Шпиндель с ручным колесиком: упрощает вращение инструмента;
• Воздушный компрессор: ускоряет перемещение по осям;
• Ножной переключатель: облегчает управление устройством;
• Дополнительные опции: принтер приобретается отдельно.
Пресеттер TLP-P340B поддерживает широкий спектр функций, необходимых для качественной настройки инструмента:
• Установка нулевых значений координат;
• Система абсолютных и относительных координат;
• Определение положения инструмента относительно рабочей зоны;
• Измерительные средства (например, контроль геометрии и износа);
• Режимы отображения (нормальный и специализированный);
• Регулировка осей и коррекция отклонений;
• Контроль состояния рабочих поверхностей инструмента.
Одного пресеттера достаточно для обслуживания до 100 единиц оборудования, значительно сокращая затраты рабочего времени и повышая эффективность производства.
Основные компоненты:
• Проекционный экран диаметром 120 мм: оснащен градуированной шкалой (градуировка углов — 1°; линейных размеров — 0.2–3 мм);
• Колесики ручной регулировки: обеспечивают плавность перемещений по осям X и Z;
• LED-подсветка: повышает четкость визуализации деталей;
• Объектив х20: улучшает качество изображений и детализацию;
• Втулка BT50: предназначена для надежного крепления инструмента;
• Шпиндель с ручным колесиком: упрощает вращение инструмента;
• Воздушный компрессор: ускоряет перемещение по осям;
• Ножной переключатель: облегчает управление устройством;
• Дополнительные опции: принтер приобретается отдельно.
