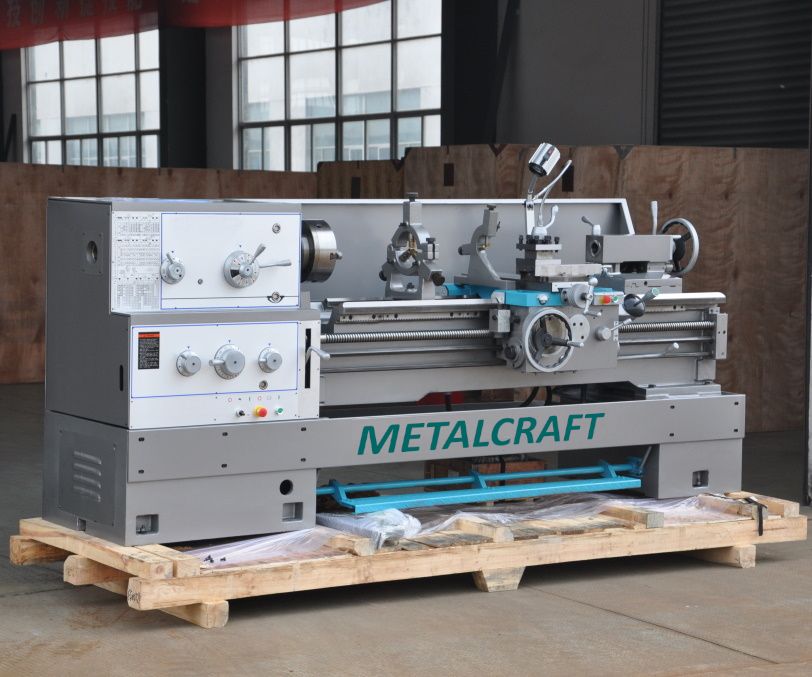

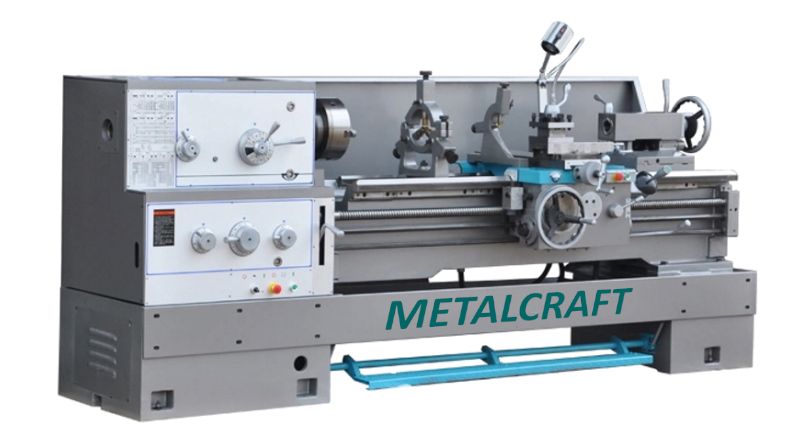

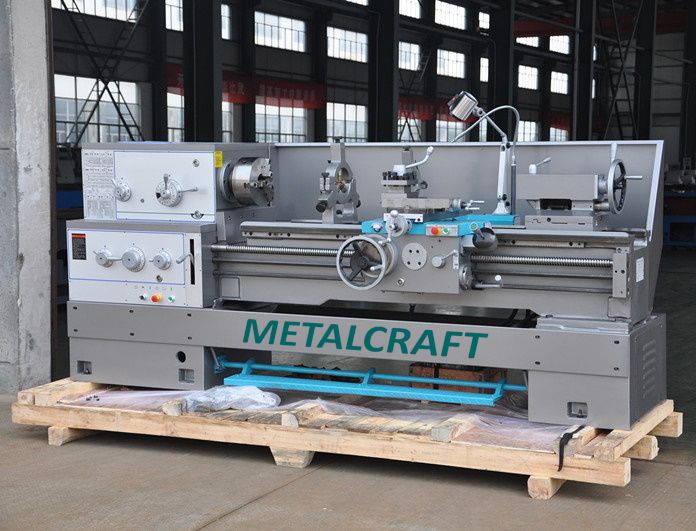

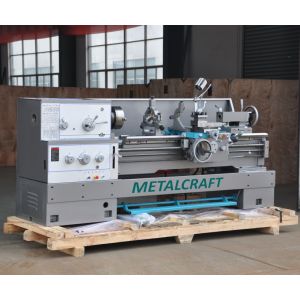

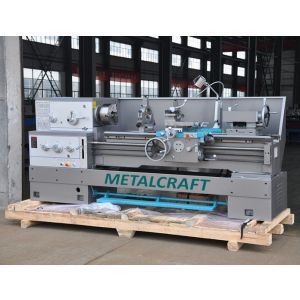

Токарно-винторезный станок MetalCraft 16К20-2000
Характеристики товара
Наличие товара:
Нет в наличии
Модель станка:
16К20-2000
Макс. диаметр над станиной, мм:
Ø420
Макс. диаметр над суппортом, мм:
Ø220
Макс. длина точения, мм:
1890
Диаметр отверстия шпинделя, мм:
Ø56
Макс. скорость вращения шпинделя, об/мин:
1600
Мощность двигателя шпинделя, кВт:
7.5
Конус пиноли задней бабки:
MT5
Ход пиноли задней бабки, мм:
150
Габаритные размеры станка (Д x Ш x В), мм:
3500 x 1000 x 1285
Масса станка, кг:
2950
Ориентировочная дата поступления на склад:
15.04.2025
Ширина станины, мм:
405
Макс. длина заготовки, мм:
2000
Диапазон продольных подач, мм/об (дюйм/об):
0.028 - 6.43 мм (0.0010" - 0.2392")
Диапазон поперечных подач, мм/об (дюйм/об):
0.012 - 2.73 мм (0.0004" - 0.1016")
Нарезание метрической резьбы:
0.5 - 224 мм
Нарезание дюймовой резьбы:
72 - 1/8 tpi
Нарезание питчевой резьбы:
56 - 1/4 DP
Нарезание модульной резьбы:
72 - 1/8 tpi
Конус отверстия в шпинделе:
MT6
Количество скоростей:
24
Размер резца, мм:
25 x 25
Макс. ход резцовой салазки, мм:
145
Макс. ход поперечной каретки, мм:
320
Торец шпинделя:
С6 (А-6)
Поперечное смещение корпуса задней бабки, мм:
±15
_Ориентировочная дата поступления на склад:
15.04.2025
1 980 102
₽
Станок MetalCraft 16К20-2000 - универсальное оборудование для выполнения широкого спектра токарно-винторезных операций: наружное и внутренее точение, подрезание торцов, нарезание резьбы (метрической, дюймовой, модульной, питчевой), сверление, зенкование отверстий. Область применения: производства с мелкосерийным / штучным выпуском продукции, мастерские, ремонтные цеха, учебные заведения. В данной модели используется высокоскоростной шпиндель (24 скорости от 9 до 1600 об/мин), который отличается повышенной жесткостью и точностью. При изготовлении направляющие и шестерни проходят закалку поверхности с последующей шлифовкой, что позволяет увеличить срок службы узлов станка и значительно снизить уровень шума в процессе резания. Все контактные поверхности между основными частями станка пришабриваются вручную, благодаря чему достигается максимальная точность сборки, жесткость конструкции и балансировка различных типов нагрузки.
Особенности токарно-винторезного станка 16К20-2000:
• Максимальный диаметр обработки над суппортом / станиной: Ø220 / Ø420 мм
• Максимальная длина заготовки / обработки: 2000 / 1890 мм

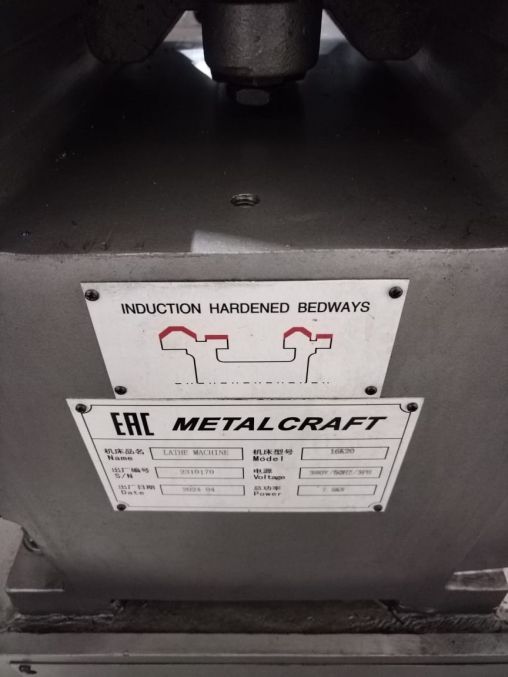

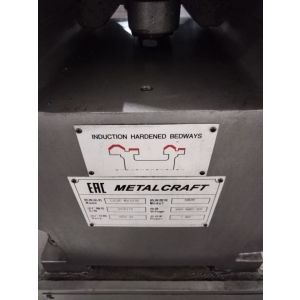

• Закаленные направляющие
• Коробка скоростей с большим диапазоном регулировки (24 шага) и плавным переключением
• Простая и неприхотливая в обслуживании конструкция
• Безопасность по стандарту ЕС: защита токарного патрона, резцедержателя и ходового винта
• Подвижный и неподвижный люнет в комплекте
Особенности токарно-винторезного станка 16К20-2000:
• Максимальный диаметр обработки над суппортом / станиной: Ø220 / Ø420 мм
• Максимальная длина заготовки / обработки: 2000 / 1890 мм
• Закаленные направляющие
• Коробка скоростей с большим диапазоном регулировки (24 шага) и плавным переключением
• Простая и неприхотливая в обслуживании конструкция
• Безопасность по стандарту ЕС: защита токарного патрона, резцедержателя и ходового винта
• Подвижный и неподвижный люнет в комплекте
Преимущества универсального токарного станка 16К20
1. ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА
В станках серии 16К20 используется цельнолитая из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEA), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.

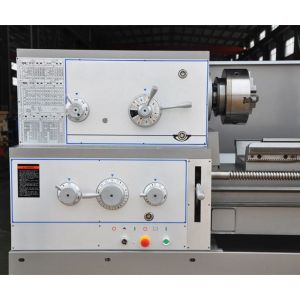

2. ВЫСОКОСКОРОСТНОЙ ШПИНДЕЛЬ
В станках 16К20 применяется шпиндель С6 (А-6): 24 скорости от 9 до 1600 об/мин. Данная модель шпинделя отличается повышенной жесткостью и точностью. Направляющие и шестерни проходят закалку поверхности с последующей шлифовкой, что позволяет увеличить срок службы узла и значительно снизить уровень шума в процессе резания.
3. СИСТЕМА ПОДАЧИ СОЖ
Конструкция токарно-винторезного станка 16К20 оснащена системой подачи смазочно-охлаждающей жидкости (СОЖ). Трубка регулируется вручную и позволяет максимально точно направить поток СОЖ непосредственно в зону резания. Система подачи СОЖ позволяет увеличить стойкость применяемого инструмента, а также существенно повысить качество обработки.
4. СТАЦИОНАРНЫЙ И ПОДВИЖНЫЙ ЛЮНЕТ
Применение люнетов упрощает токарную обработку и обеспечивает дополнительную поддержку длинных заготовок, защищая их тем самым от прогиба. Станки 16К20 оснащаются двумя люнетами различного типа:
- Стационарный люнет (20-125 мм)
- Подвижный люнет (20-80 мм)
5. ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА УЗЛОВ СТАНКА (ОПЦИЯ)
Опционально основные узлы токарно-нарезного станка 16К20 оснащаются дополнительной защитой. Специальные защитные кожухи устанавливаются на токарный патрон, резцедержатель и ходовой винт. Данная опция повышает безопасность эксплуатации станка.
| Стандартная комплектация | |||
| № п/п | Наименование | Примечание | Количество |
| 1 | 3-кулачковый патрон | Ø250 мм | 1 шт. |
| 2 | 4-кулачковый патрон | Ø320 мм | 1 шт. |
| 3 | Лицевая панель | Длина 400 мм | 1 шт. |
| 4 | Втулка шпинделя | - | 1 шт. |
| 5 | Вращающийся центр MT5 | - | 1 шт. |
| 6 | Упорный центр MT5 | - | 1 шт. |
| 7 | Система охлаждения | - | 1 комп. |
| 8 | Светодиодное рабочее освещение | - | 1 шт. |
| 9 | Электромагнитный тормоз | - | 1 шт. |
| 10 | Трансформатор | Schneider (Франция) / Siemens (Германия) | 1 комп. |
| 11 | Ящик с установочным инструментом | - | 1 комп. |

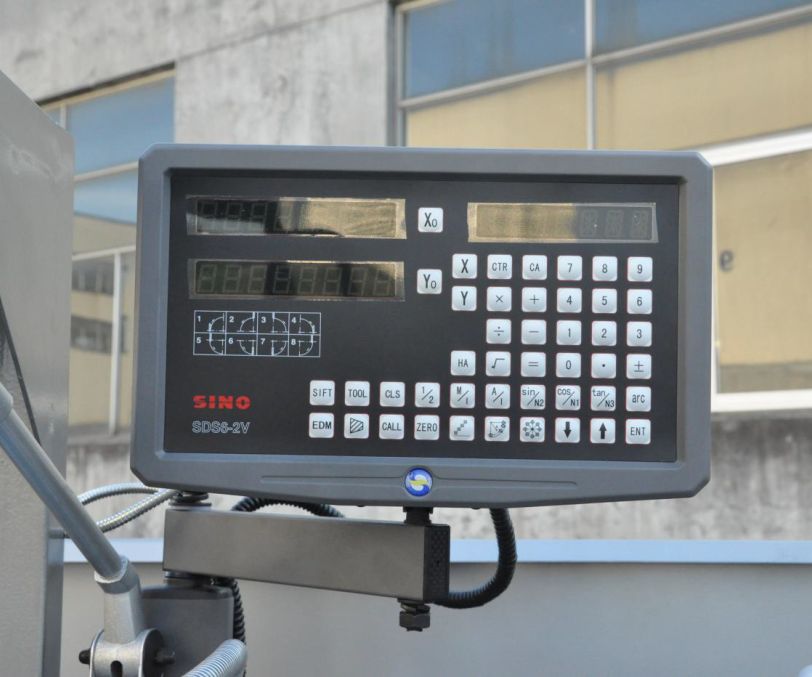

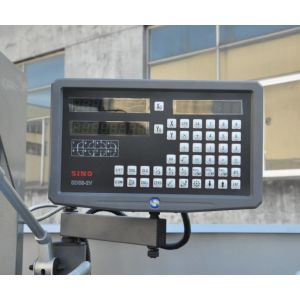

| 12 | Оптические линейки (2 оси) | - | 1 комп. |
| 13 | Неподвижный люнет Ø20-125 мм | - | 1 шт. |
| 14 | Подвижный люнет Ø20-80 мм | - | 1 шт. |
| 15 | Инструкция по эксплуатации | - | 1 шт. |
| Дополнительные опции | |||
| № п/п | Наименование | Примечание | |
| 1 | Защита токарного патрона | Включено в комплектацию | |
| 2 | Защита резцедержателя | Включено в комплектацию | |
| 3 | Защита ходового винта | Включено в комплектацию | |
