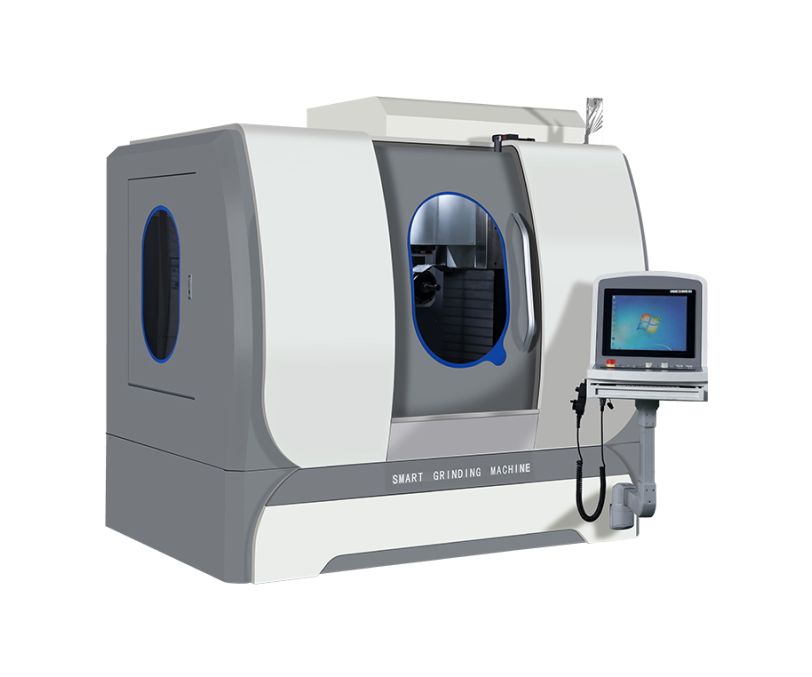

Пятиосевой шлифовальный станок Schwarzmaier Z5 с ЧПУ
Характеристики товара
Наличие товара:
Нет в наличии
Система управления:
SYNTEC 210MA-5E
Ускоренная подача по оси X / Z / Y, м/мин:
10 / 10 / 10
Габаритные размеры станка (Д x Ш x В), мм:
2200 x 1600 x 2400
Масса станка, кг:
5000
Ход по оси X / Y / Z, мм:
520 / 540 / 350 (-100...+250)
Макс. вес заготовки, кг:
20
Объем бака, литров:
200
Потребляемая мощность, кВт:
26
Рабочее напряжение, В:
380В / 50Гц
Макс. глубина канавки, мм:
20
Диаметр заготовки (стержня), мм:
3-32
Длина заготовки (стержня), мм:
5-200
Дискретность (оси X / Y / Z), мм:
0.001
Макс. скорость шлифовальной головки, об/мин:
75
Диапазон вращения (ось C):
320°(-225°...+95°)
Дискретность (поворотная ось C), °:
0.001
Макс. скорость вращения (ось заготовки А), об/мин:
200
Диапазон вращения по оси А, °:
360
Высота шпинделя заготовки, мм:
135
Биение шпинделя заготовки, мм:
≤0.005
Дискретность (ось заготовки А), °:
0.001
Цанга для заготовки:
W25
Биение шлифовального шпинделя, мм:
≤0.005
Мощность двигателя шлифовального шпинделя, кВт:
18
Размер шлифовальных кругов, мм:
50-200
Макс. скорость шлифовального шпинделя, об/мин:
8000
Система ЧПУ:
SYNTEC 210MA-5E
Объем бака СОЖ, литров:
200
Цена по запросу ₽
Шлифовальный станок Schwarzmaier Z5 используются для изготовления или переточки монолитного металло- и дереворежущего инструмента. Область применения: серийное инструментальное производство.
Особенности шлифовального станка Schwarzmaier Z5:

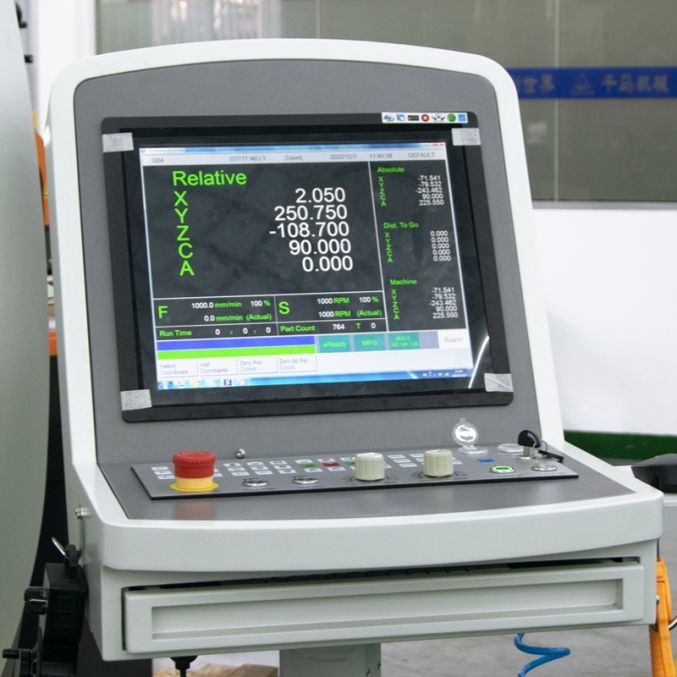

• Пятиосевая система ЧПУ SYNTEC 210MA-5E со специализированным программным обеспечением предлагают оператору удобный интерфейс и широкие возможности программирования

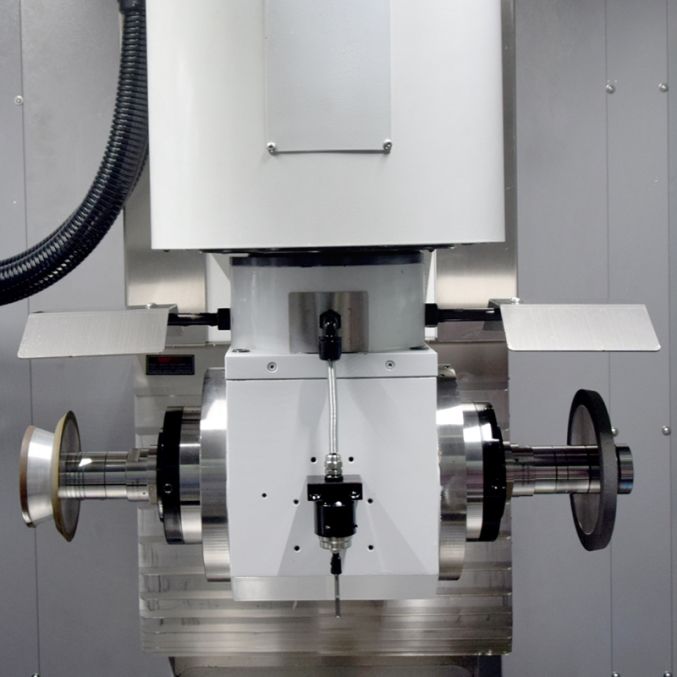

• Двухсторонний шпиндель с возможностью одновременной установки до 4-х шлифовальных кругов

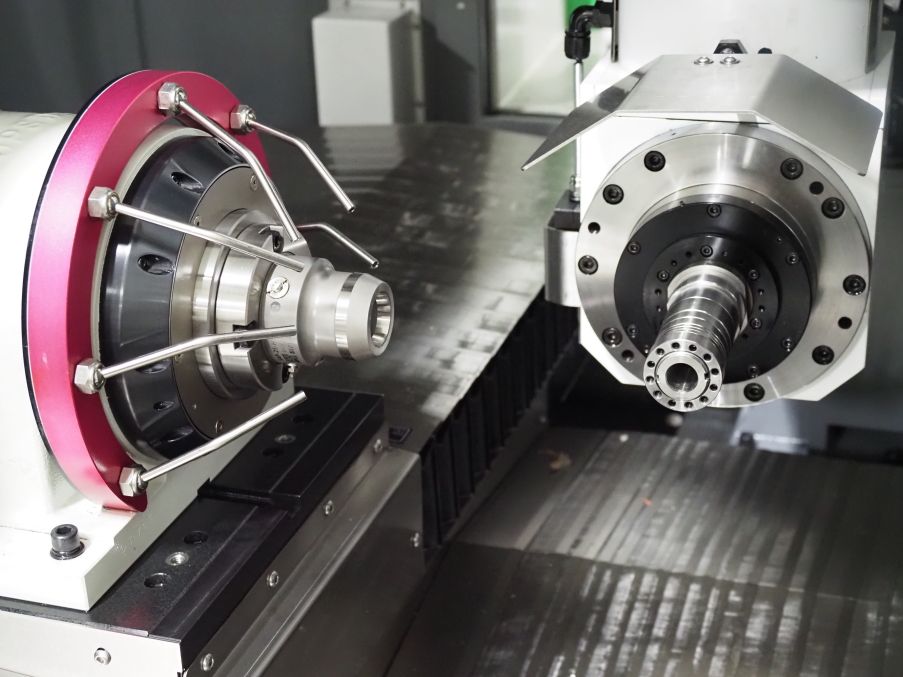

• Пневматический зажим заготовки при помощи цанг W25

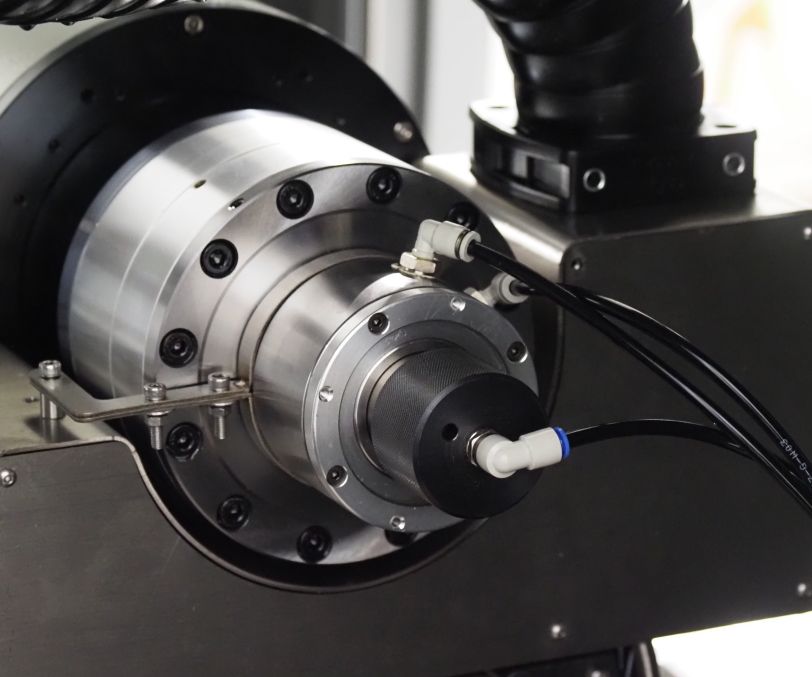

• Шпиндель заготовки с прямым приводом изготовлен с использованием высококачественных подшипников NSK (Япония)

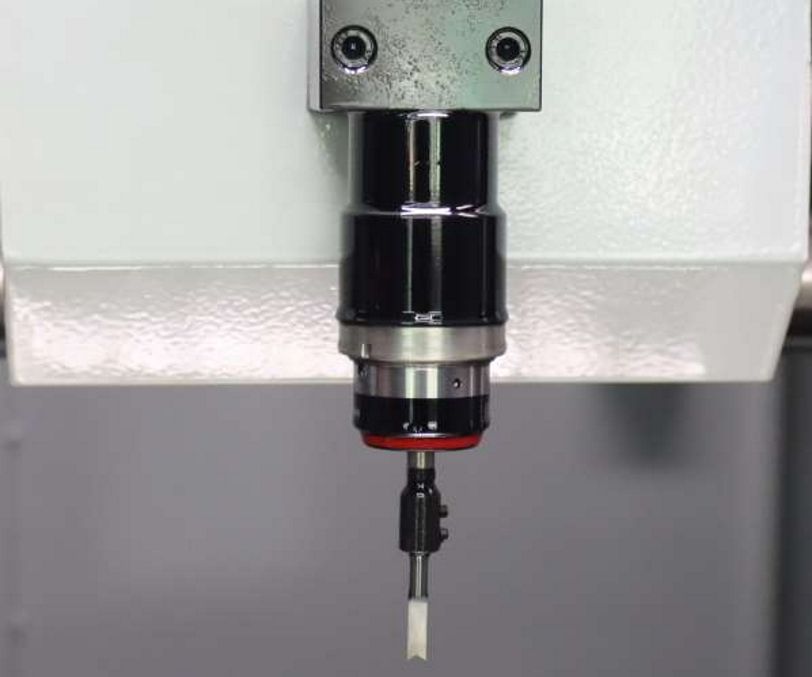

• Прецизионный щуп Renishaw LP2D (Великобритания), входящий в базовую комплектацию, позволяет измерять размер заготовки, угол спирали, а также компенсировать отклонение длины
Для увеличения производительности базовая комплектация станка опционально оснащается манипулятором NACHI (Япония), который в автоматическом режиме выполняет загрузку заготовок и разгрузку изготовленного инструмента.
