Пресеттер Basic 420
Характеристики товара
Модель станка:
MR Basic 420
Система управления:
Ручное управление
Габаритные размеры станка (Д x Ш x В), мм:
500 х 1350 х 1050
Масса станка, кг:
220
Макс. диаметр инструмента, мм:
Ø420
Рабочее напряжение, В:
Однофазное: 220В / 50/60 Гц
Биение, мм:
≤0.002
Максимальный диаметр инструмента, мм:
Ø420
Макс. нагрузка на стол, кг:
30
Шпиндель:
Высокоточный, со встроенной нулевой калибровкой
Макс.длина обработки по оси Z, мм:
420
Дисплей:
Сенсорный, 24 дюйма
Оптическое увеличение:
45X
Точность отображения, мкм:
0.5
Разрешение линейки, мкм:
0.5
Точность позиционирования по осям X/Z, мкм:
3 + L/200
2 729 338
₽

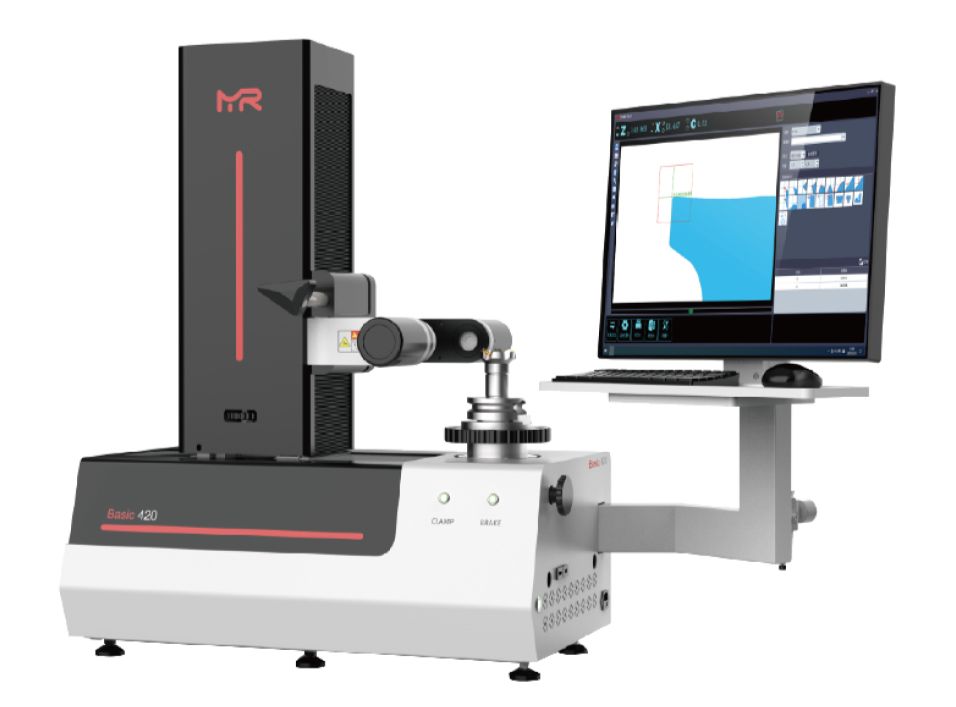

Пресеттер MR Basic 420 — это прибор для предварительной настройки и измерения режущего инструмента, который сочетает в себе точность, эффективность и простоту использования. Он является надёжным решением для производств, стремящихся оптимизировать процессы и повысить качество обработки.
Ключевые особенности:
- Высокоточный шпиндель: оснащён шпинделем на прецизионных шариковых подшипниках, обеспечивающим концентричность менее 0,002 мм и высокую повторяемость измерений. Стандартная комплектация включает конус SK(BT)50, но доступны и другие варианты. Шпиндель имеет встроенный калибровочный ноль, что устраняет необходимость в использовании калибровочных оправок.
- Фиксация: система включает пневматический зажим по осям X и Z для быстрого перемещения, а также ручной бесступенчатый маховик для микроподачи.
- Надёжная конструкция: устойчивость и точность прибора гарантируются прочной станиной и колонной из конструкционной стали, а также использованием высокоточных направляющих THK для плавного движения. Система перемещения включает высокоточные растровые линейки с разрешением 0,0005 мм.

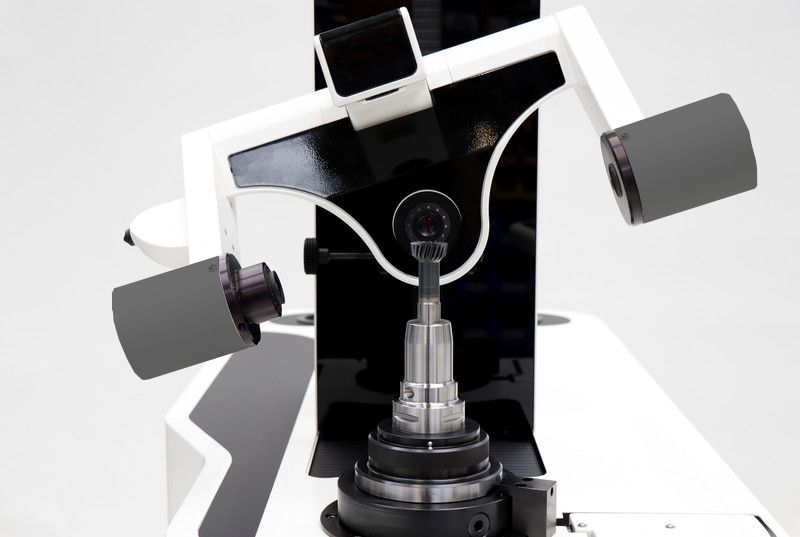

- Оптическая система: включает промышленную камеру высокого разрешения и высокоточный объектив, которые обеспечивают чёткое изображение с 45-кратным увеличением. Предусмотрена просвечивающая и поверхностная подсветка для точного измерения различных параметров инструмента.
- Удобство управления: прибор оснащён пневматической системой для быстрого перемещения по осям X и Z и ручным маховиком для плавной микрометрической настройки.

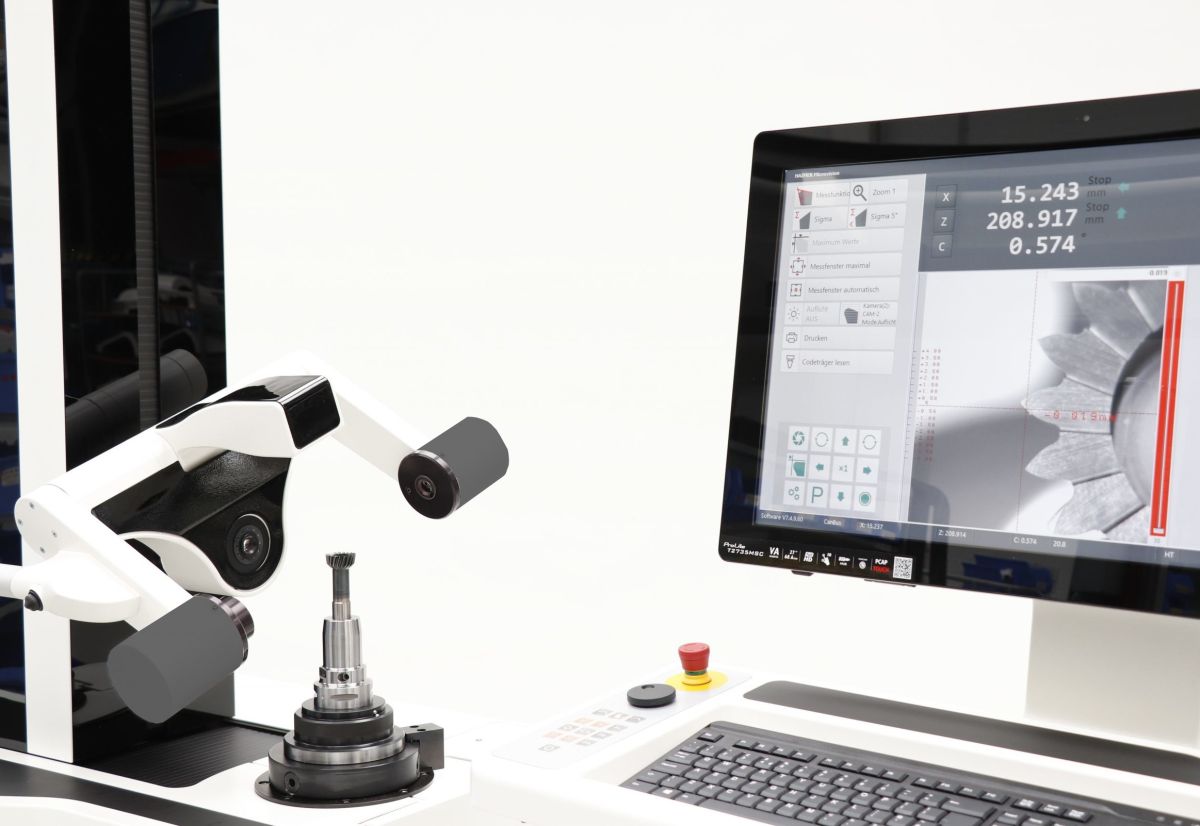

- Программное обеспечение: работает на базе специализированного ПО собственной разработки, которое автоматически распознаёт тип режущей кромки и выполняет измерения, делая процесс быстрым и удобным.
- Технические характеристики: максимальная длина измерения по оси Z — 420 мм, максимальный диаметр инструмента — 420 мм. Точность осей X и Z — 3+L/200 мкм, увеличение камеры — 45X. Питание — однофазное AC220V, 50/60 Гц. Дисплей — 24-дюймовый сенсорный экран. Максимальная грузоподъемность — 30 кг.
Модель Basic 420 идеально подходит для цехов и производственных участков, где требуется надёжный и простой в освоении инструмент для повышения эффективности производства.
