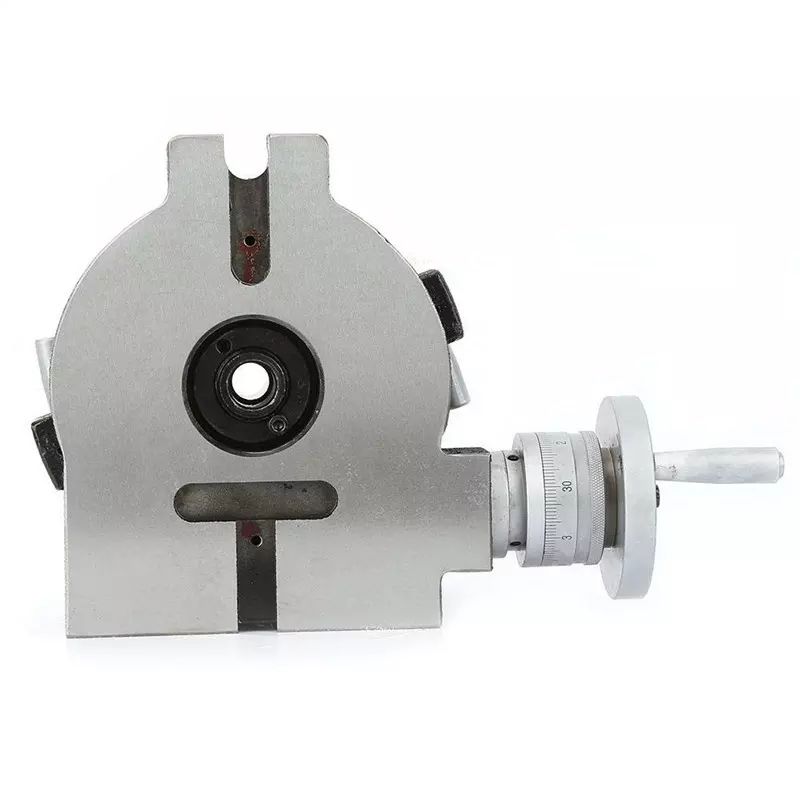

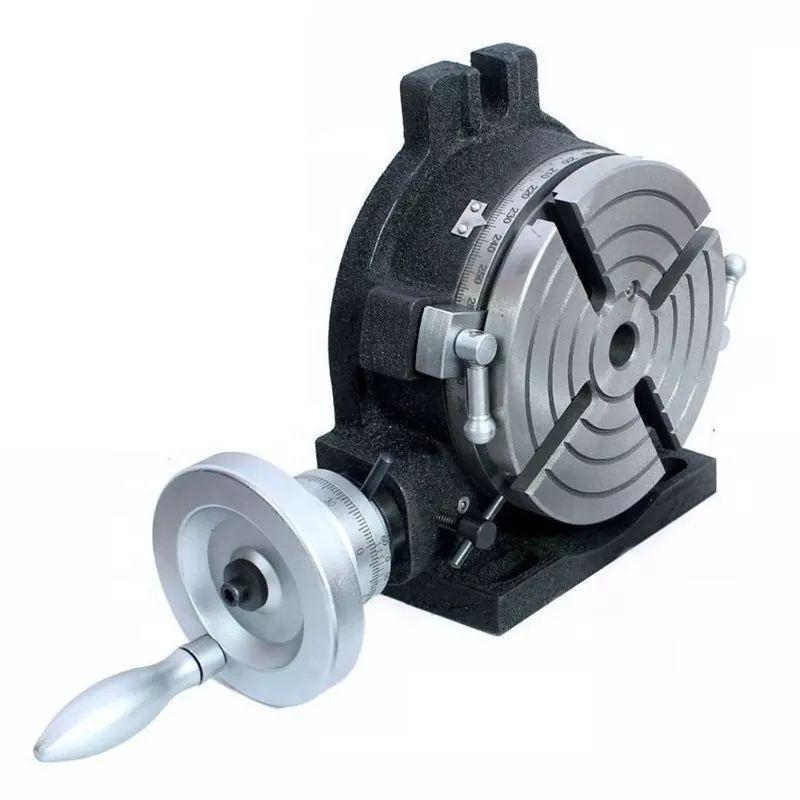

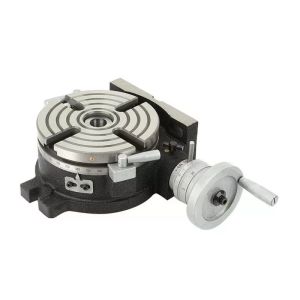

Поворотный горизонтально-вертикальный стол HV-16
Характеристики товара
Наличие товара:
Нет в наличии
Диаметр раб. части d1, мм:
400
Ориентировочная дата поступления на склад:
07.03.2025
H, мм:
155
L, мм:
430
L1, мм:
500
f, мм:
18
h2, мм:
155
L2, мм:
255
d, мм:
400
142 694
₽
Поворотный стол HV-16 используется для поворота заготовки, установки углов кругового фрезерования, сверления, торцевания и т.д. Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 400 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 14 миллиметров и сквозное отверстие под конус Морзе №4 (MT4). Угол схождения Т-образных пазов 60°. Передаточное число червячной пары 1:90, за один оборот маховика планшайба поворачивается на 4°.
Основные особенности:
• Диаметр планшайбы 400 мм
• Центральное отверстие под конус Морзе №4 (MT4)
• Диаметр цилиндрической выточки в центре планшайбы 40x10 мм
• Ширина Т-образных пазов 14 мм
• Угол схождения Т-образных пазов 60°
• Передаточное число червячной передачи 1:90
• Градуировка лимба планшайбы 360°
• Ширина установочного паза 18 мм
• Цена деления лимба маховика 1 минуты (1′)
• Минимальное значение шкалы 10 секунд (10")
• Максимальная нагрузка в горизонтальном положении 300 кг
• Максимальная нагрузка в вертикальном положении 175 кг
• Масса с упаковкой 95 кг
Основные особенности:
• Диаметр планшайбы 400 мм
• Центральное отверстие под конус Морзе №4 (MT4)
• Диаметр цилиндрической выточки в центре планшайбы 40x10 мм
• Ширина Т-образных пазов 14 мм
• Угол схождения Т-образных пазов 60°
• Передаточное число червячной передачи 1:90
• Градуировка лимба планшайбы 360°
• Ширина установочного паза 18 мм
• Цена деления лимба маховика 1 минуты (1′)
• Минимальное значение шкалы 10 секунд (10")
• Максимальная нагрузка в горизонтальном положении 300 кг
• Максимальная нагрузка в вертикальном положении 175 кг
• Масса с упаковкой 95 кг
