Патрон трехкулачковый самоцентрирующийся для фрезерных ОЦ с ЧПУ NBK-06
Характеристики товара
Наличие товара:
Нет в наличии
Диаметр раб. части d1, мм:
147
Ориентировочная дата поступления на склад:
07.03.2025
Вес, кг:
10.6
H, мм:
68
L, мм:
10
e, мм:
45
f, мм:
6
B1, мм:
58
M, мм:
13
B2, мм:
18
C, мм:
130
J, мм:
26
Особенности тисков:
Трехкулачковые
Габаритная длина, мм:
170
K, мм:
40
Наружный диаметр заготовки, мм:
Ø8...Ø160
Внутренний диаметр заготовки, мм:
Ø48...Ø150
G:
3-M10×1.5P
A1, мм:
220
A2, мм:
170
d, мм:
147
101 290
₽

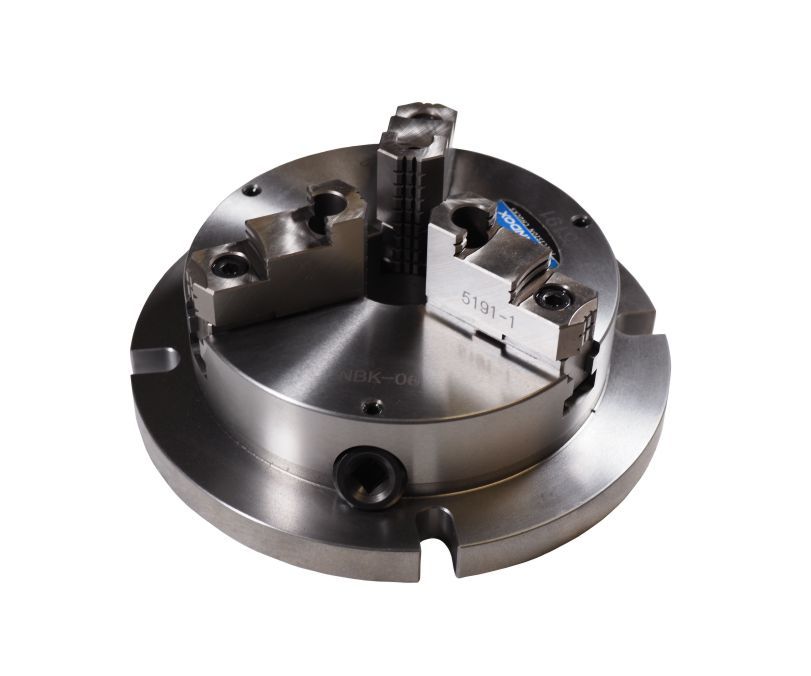

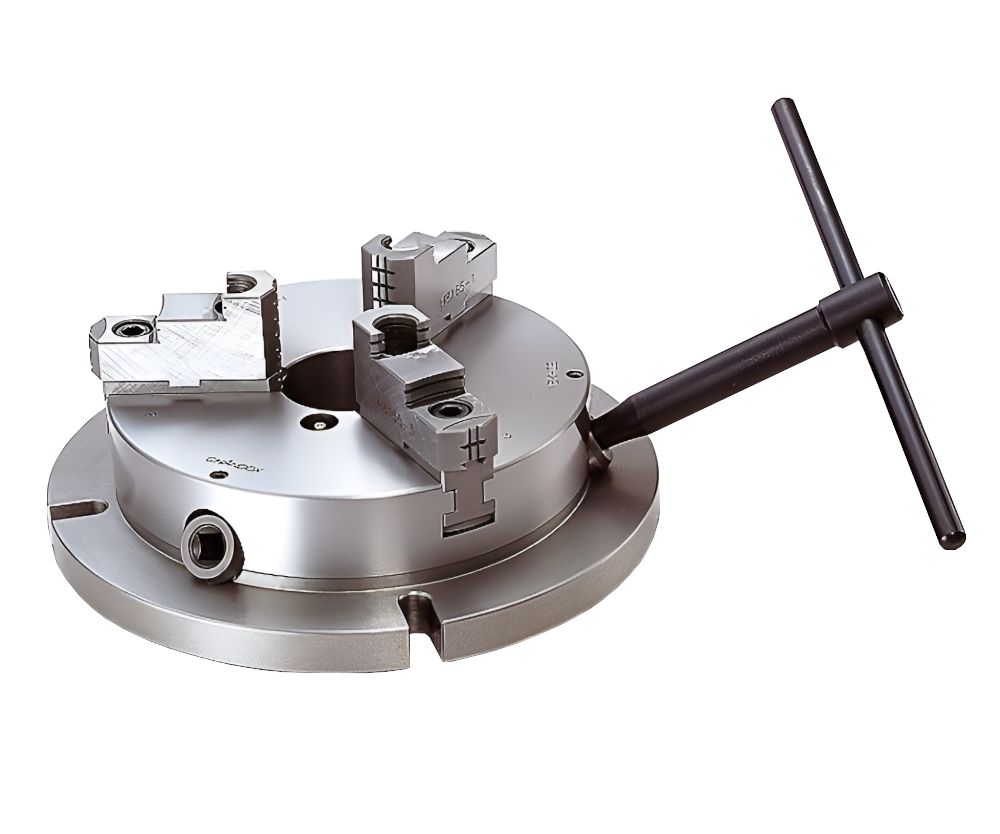

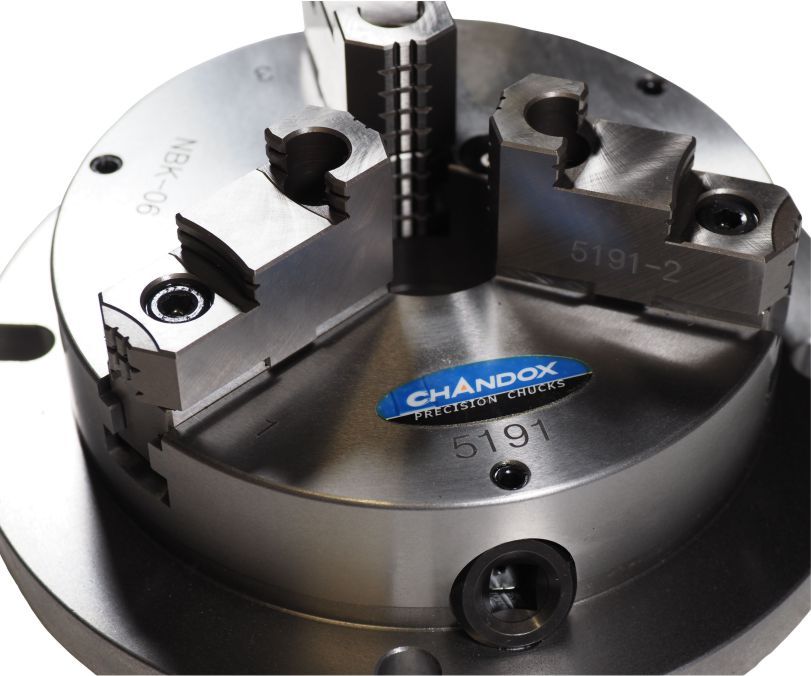

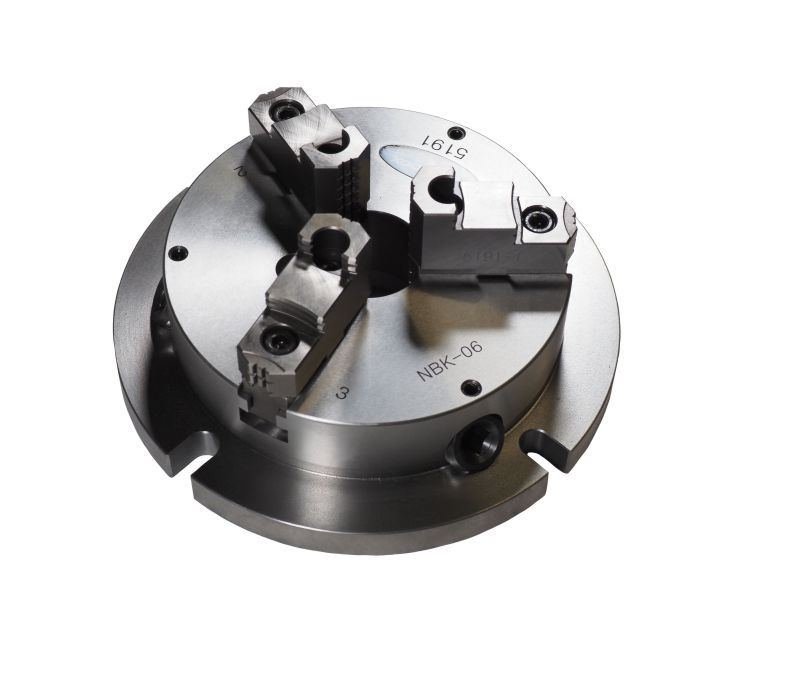

Патрон модели NBK-06 от производителя CHANDOX создан для обеспечения надёжного крепления заготовок с круглым, цилиндрическим профилем или сложными формами. Данный патрон подходит для монтажа на рабочих поверхностях различных типов фрезерных станков, включая современные обрабатывающие центры с числовым программным управлением (ЧПУ). Конструкция устройства включает зажимной механизм, расположенный под наклоном 30 градусов, который обеспечивает равномерную нагрузку и надёжное закрепление заготовки. Благодаря использованию самоцентрирующего трёхкулачкового механизма достигается стабильная фиксация как наружных диаметров (диапазон от 48 до 150 мм), так и внутренних (от 8 до 160 мм). Кроме того, патрон оборудован сквозным отверстием, что даёт возможность установки длинных заготовок без ограничения их длины. Это делает модель NBK-06 универсальной и подходящей для широкого спектра производственных задач.
