Микроскоп для измерения инструмента Easycheck Model 1
Характеристики товара
Габаритные размеры станка (Д x Ш x В), мм:
770 x 670 x 620
Масса станка, кг:
137
Макс. диаметр инструмента, мм:
Ø30
Перемещение по оси X, мм:
150
Перемещение по оси Y, мм:
80
Точность, мм:
0.004
Диапазон зажима, мм:
0 - 50
Биение, мм:
≤0.002
3 017 362
₽

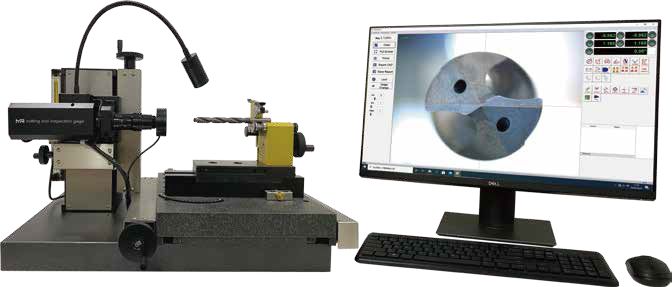

Schwarzmaier Easycheck Model 1 – многофункциональный прецизионный микроскоп, позволяющий измерять различные параметры инструмента.
Особенности:
• Приближение с четким разрешением позволяет обнаружить микросколы режущих кромок, а также эффект после полировки инструмента, выходы от шлифовального круга.
• Высокоточные направляющие обеспечивают точность измерения в пределах 4 мкм, биение в пределах 2 мкм.
• Эргономический дизайн делает микроскоп удобных для размещения как в цехе у станка, так и в отделе контроля.
• ПО разработано специально для измерения геометрии режущего инструмента и автоматическое распознание пересечения линий на режущей части, автоматический захват дуг гарантирует удобное и правильное процесса измерения.
Возможности измерений:
• Сверло: диаметр, угол при вершине, угол подъема спирали, ширина пера, ширина канавки, задний угол, глубина канавки, угол подточки, ширина перемычки, угол перемычки, отклонение от центра перемычки, передний угол торца, угол и ширина фаски, обратный конус и др.;
• Концевая фреза: диаметр, угловой радиус/фаска, полный радиус, угол подъема спирали, угол поднутрения, диаметр сердцевины, радиус канавки, передний угол радиальный и торцевой, задний угол радиальный и торцевой, ширина радиальной поверхности, угол радиального зазора, параметры торца, и др.;
• Резьба: ширина вершины профиля/радиуса впадины профиля, шаг резьбы, средний и наружный диаметр, угол профиля, угол наклона зуба.
• Форма кромки: V-образные крепления используются для поперечного зажима или установки на цилиндрические держатели инструмента для измерения фаски, заднего угла, скругленных углов;
• Развертка: измеряются такие параметры, как главный передний угол, угол спирали, толщина сердцевины, глубина канавки, ширина пера/ленточки, фаска и др.;
• Ружейное сверло;
• Обнаружение степени износа режущих кромок;
• Ступени комбинированных инструментов;
• Функция сравнения контуров инструмента
• Встроенная функция построения чертежей, хранения данных, анализирования, фотографирования, наличие галереи и др.
Особенности:
• Приближение с четким разрешением позволяет обнаружить микросколы режущих кромок, а также эффект после полировки инструмента, выходы от шлифовального круга.
• Высокоточные направляющие обеспечивают точность измерения в пределах 4 мкм, биение в пределах 2 мкм.
• Эргономический дизайн делает микроскоп удобных для размещения как в цехе у станка, так и в отделе контроля.
• ПО разработано специально для измерения геометрии режущего инструмента и автоматическое распознание пересечения линий на режущей части, автоматический захват дуг гарантирует удобное и правильное процесса измерения.
Возможности измерений:
• Сверло: диаметр, угол при вершине, угол подъема спирали, ширина пера, ширина канавки, задний угол, глубина канавки, угол подточки, ширина перемычки, угол перемычки, отклонение от центра перемычки, передний угол торца, угол и ширина фаски, обратный конус и др.;
• Концевая фреза: диаметр, угловой радиус/фаска, полный радиус, угол подъема спирали, угол поднутрения, диаметр сердцевины, радиус канавки, передний угол радиальный и торцевой, задний угол радиальный и торцевой, ширина радиальной поверхности, угол радиального зазора, параметры торца, и др.;
• Резьба: ширина вершины профиля/радиуса впадины профиля, шаг резьбы, средний и наружный диаметр, угол профиля, угол наклона зуба.
• Форма кромки: V-образные крепления используются для поперечного зажима или установки на цилиндрические держатели инструмента для измерения фаски, заднего угла, скругленных углов;
• Развертка: измеряются такие параметры, как главный передний угол, угол спирали, толщина сердцевины, глубина канавки, ширина пера/ленточки, фаска и др.;
• Ружейное сверло;
• Обнаружение степени износа режущих кромок;
• Ступени комбинированных инструментов;
• Функция сравнения контуров инструмента
• Встроенная функция построения чертежей, хранения данных, анализирования, фотографирования, наличие галереи и др.
