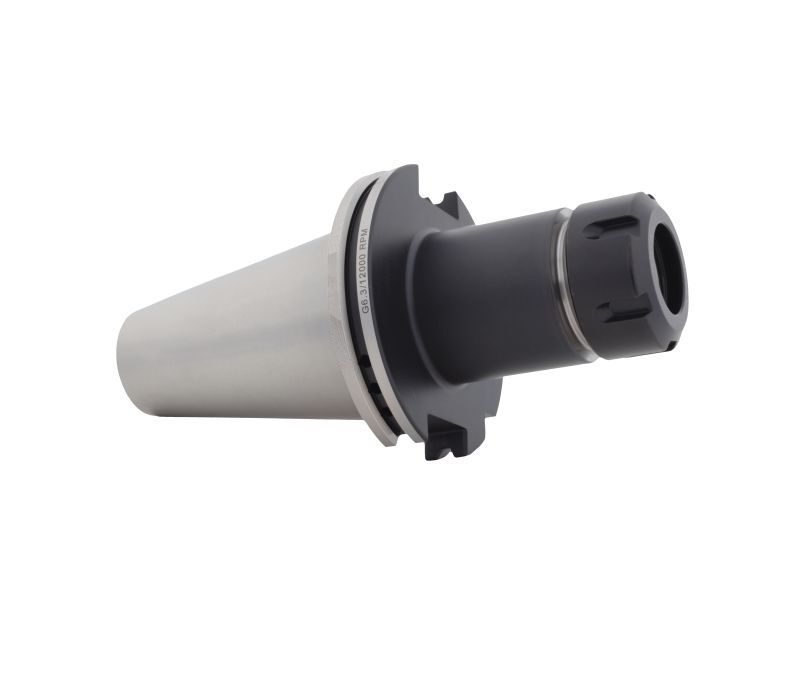

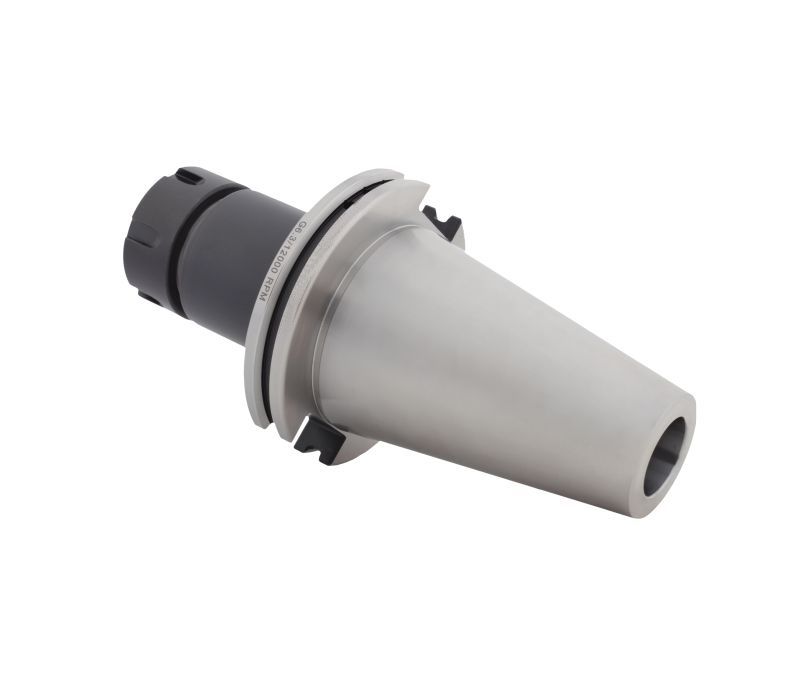

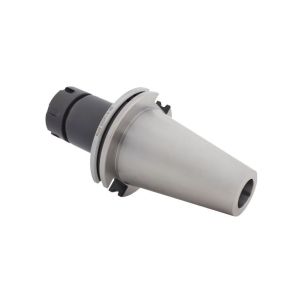

SK50-ER40-070 Патрон цанговый DIN69871

Фрезерный патрон SK50-ER40-070 (DIN 69871, ISO 7388/1) обеспечивает надежную фиксацию режущего инструмента с цилинидрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах. Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER40 (DIN 6499) и гайки типа UM. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 3 до 26 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M24, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 70 мм.
