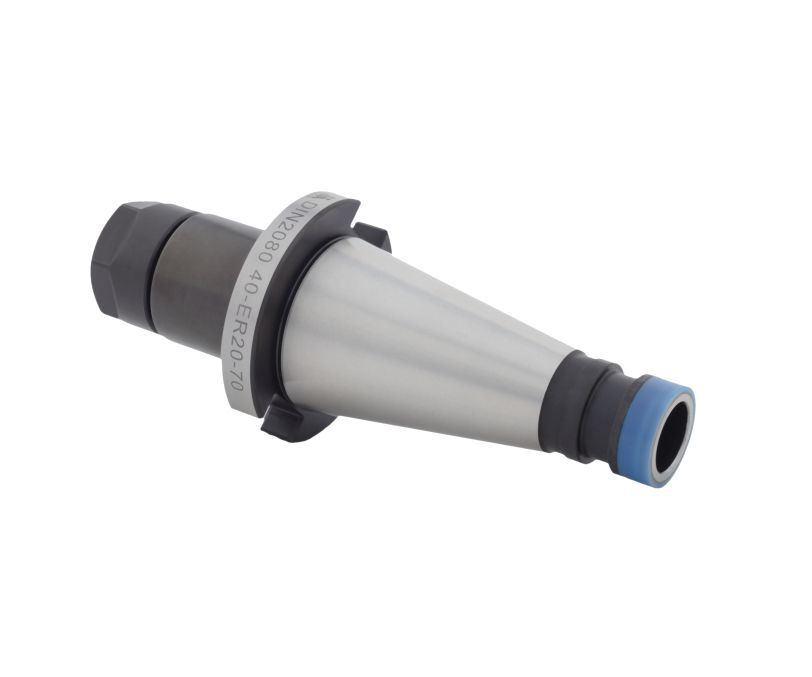

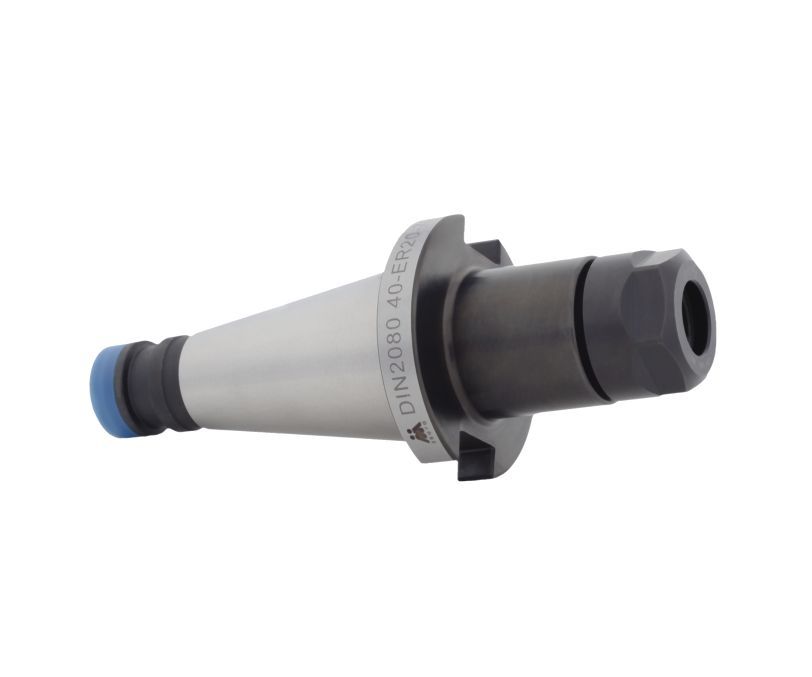

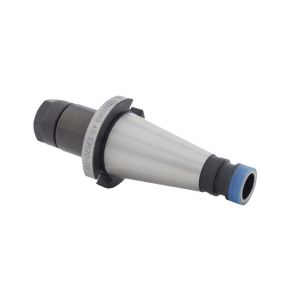

NT40-ER20-070 Патрон цанговый DIN 2080

Фрезерный патрон NT40-ER20-070 (DIN 2080, ISO 7388/1) обеспечивает надежную фиксацию осевого режущего инструмента в шпинделе станка. Применяется в универсальных станках фрезерной и сверлильной группы с ручной сменой инструмента. Вылет патрона от шпинделя составляет 70 мм. Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER20 (DIN 6499) и гайки типа UM. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 1 до 13 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M16, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие).
