BT40-ER20-160 Патрон цанговый MAS403

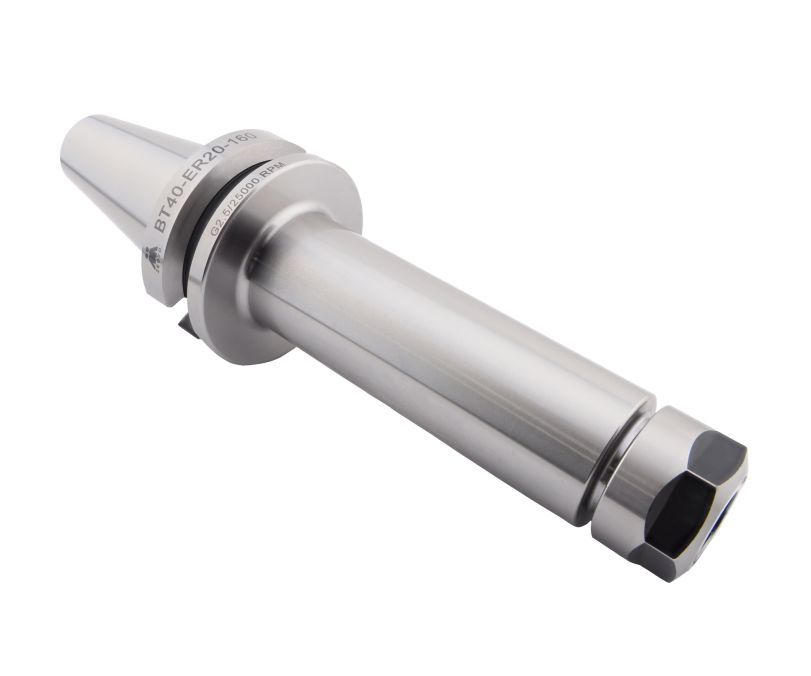

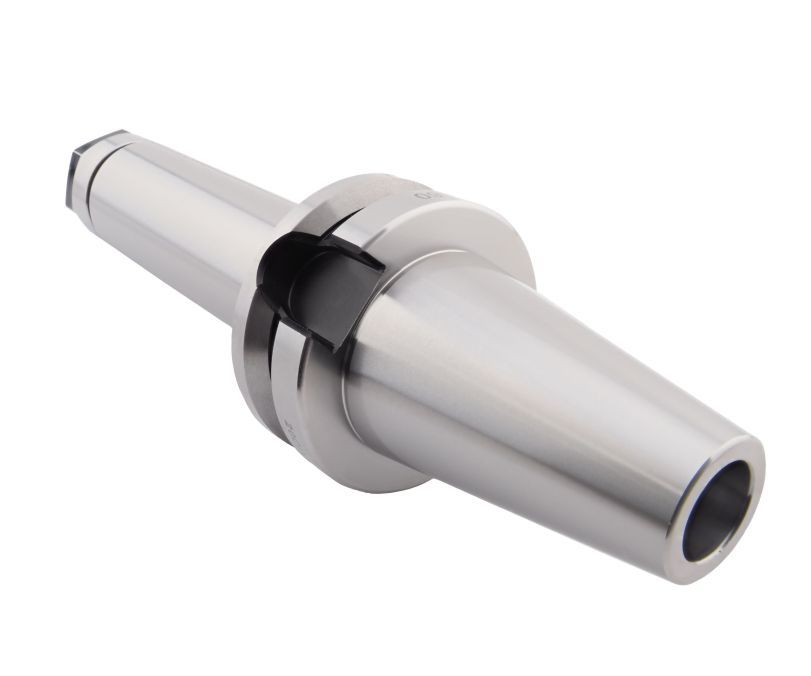

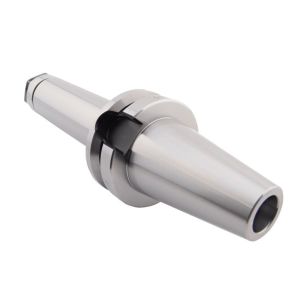

Фрезерный патрон BT40-ER20-160 (MAS 403, JIS B 6339) обеспечивает надежную фиксацию режущего инструмента с цилиндрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах. Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER20 (DIN 6499) и гайки типа A. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 1 до 13 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M16, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 160 мм. Балансировка патрона: G6.3/12000 об/мин.
