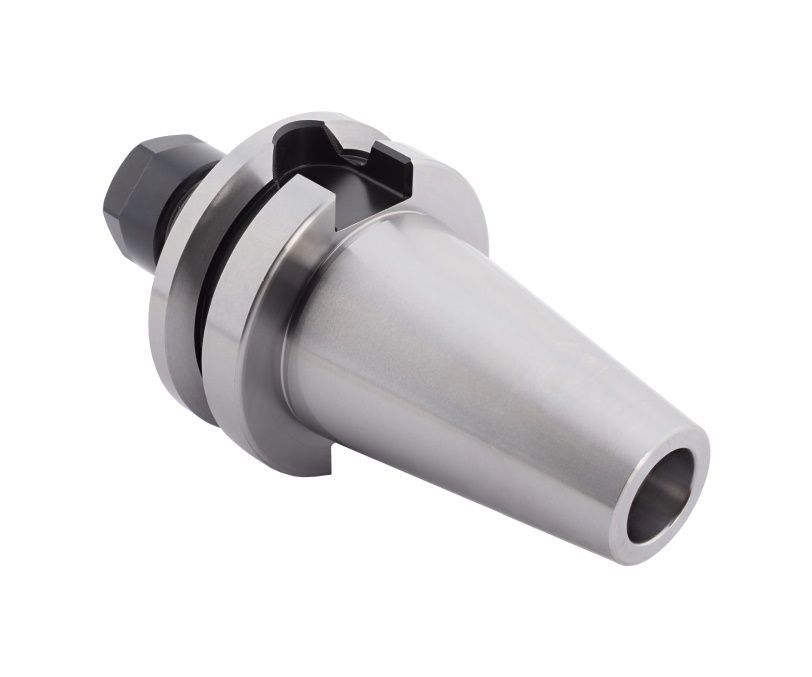

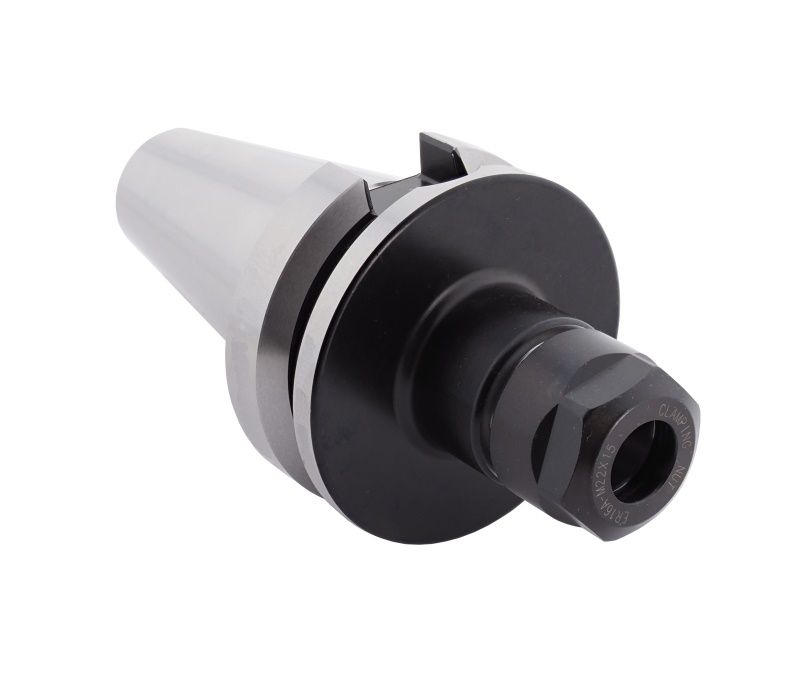

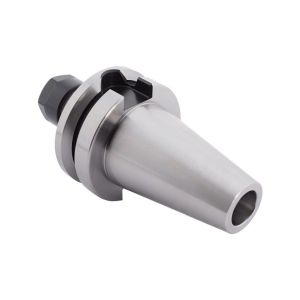

BBT40-ER11-100 Патрон цанговый

Фрезерный патрон BBT40-ER11-100 обеспечивает надежную фиксацию режущего инструмента с цилиндрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах. В отличии от BT хвостовик BBT контактирует со шпинделем в двух зонах (конус + торец), обеспечивая жесткую и точную фиксацию оправки в станке. Крепление инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER11 (DIN 6499) и гайки типа A. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 1 до 7 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M16, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 100 мм. Балансировка патрона: G6.3/12000 об/мин.
